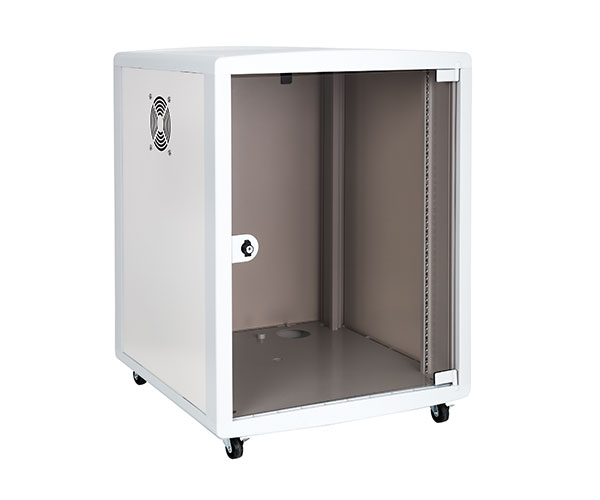

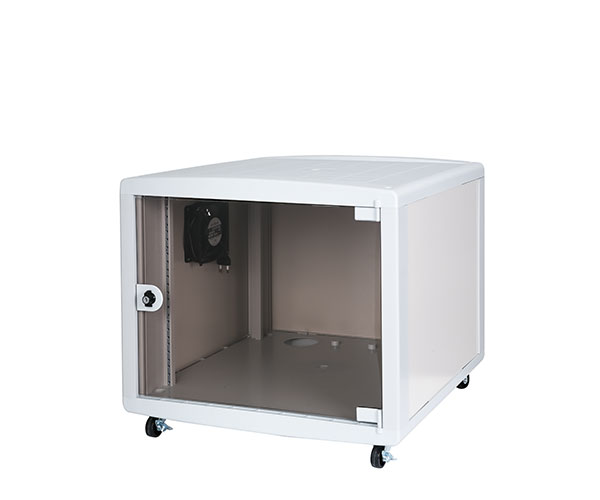

모델명 HTM560
-
본 제품은 각종 네트워크장비, 컴퓨터, 방송장비, CCTV시스템, 통합배선 설비 등 중요 통신장비에 대한 보관, 케이블의 접선, 분배, 정리, 운영 등에 다양하게 사용 가능한 제품입니다.
소규모 구내 통신, 소형 통신 장비, 방송장비를 실장, 사용하기에 적합한 제품입니다.
뒤로 길이가 길어 스위치, 일반 PC, DVR, 방송장비 등도 실장 가능한 제품입니다.
■ 기본

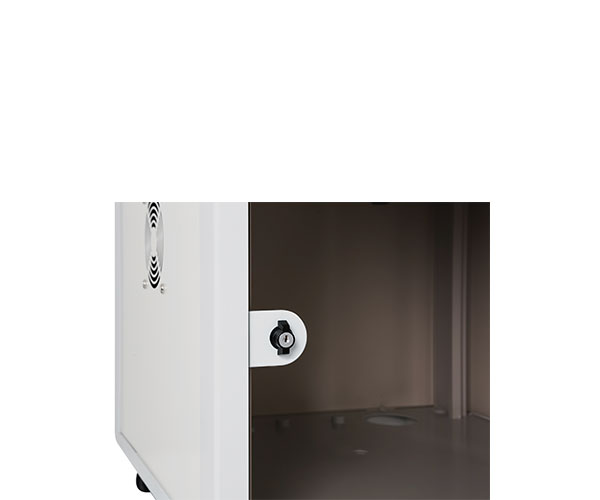

앞문 : 강화유리 타입
장비의 최대 길이400mm 까지 가능
■ 기본

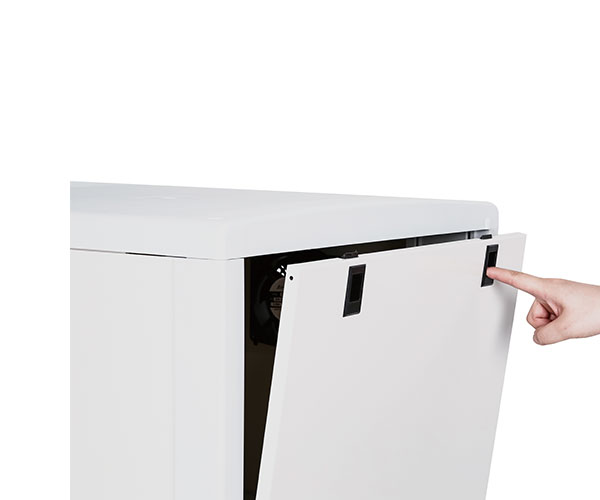

뒷문 : Slide Latch 타입
Detail Feature

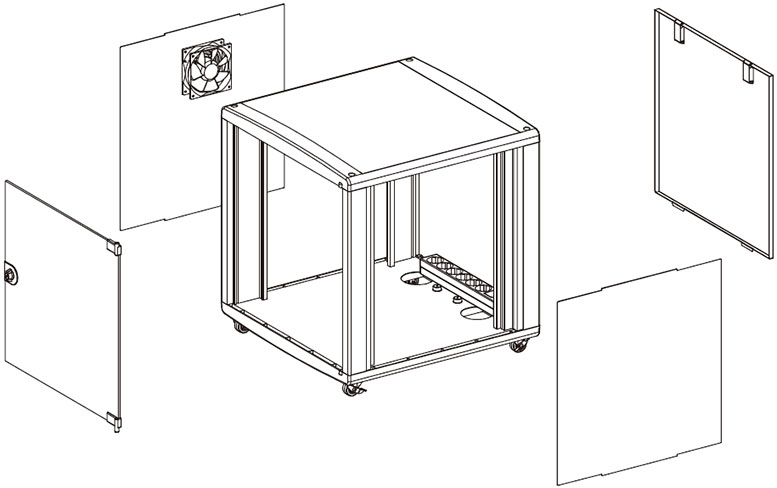

도면(3D)
구성품 (Part List)
| 품명 | 기본 구성품, 설명 | 옵션 품목, 설명 | 수량 |
|---|---|---|---|
| Top, Bottom | ABS 강화 플라스틱, 하부 케이블 인입구 | 2 | |
| Main Frame | Slim nut type | 4 | |
| 전면문(Front Door) | 강화 유리, 잠금장치 | 1 | |
| 후면문(Rear Door) | 철문, 래치타입 오픈 가능 | 1 | |
| 옆문(Side Panel) | Steel, 오픈 안됨 | 2 | |

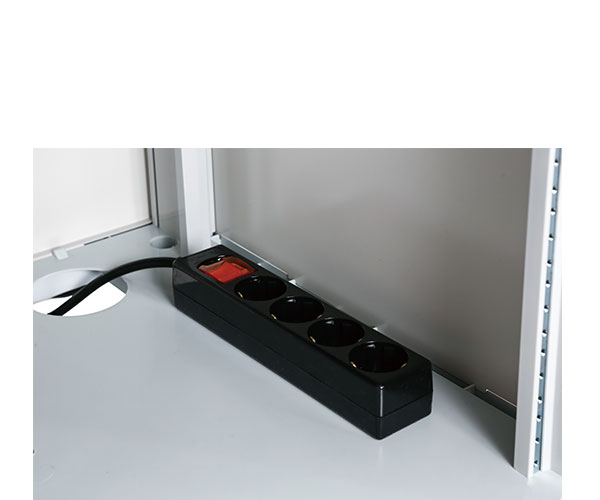

| 멀티탭(Power Strips) | 220V, 15A, 4 구, Cord 1.5M | 1 | |

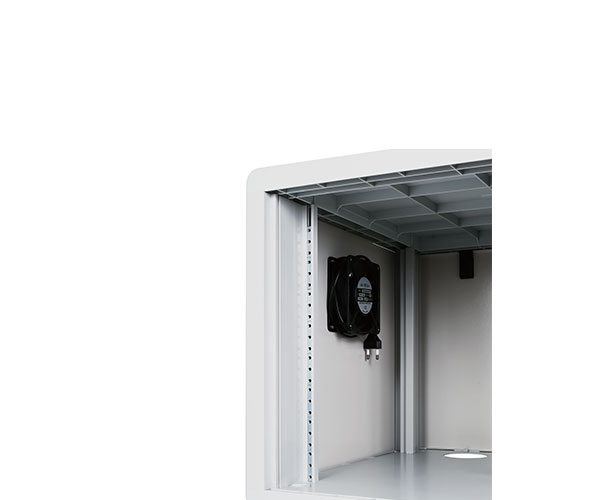

| 팬(Fan) | 220V, 1Fan, Cord 1.0M | 1 | |

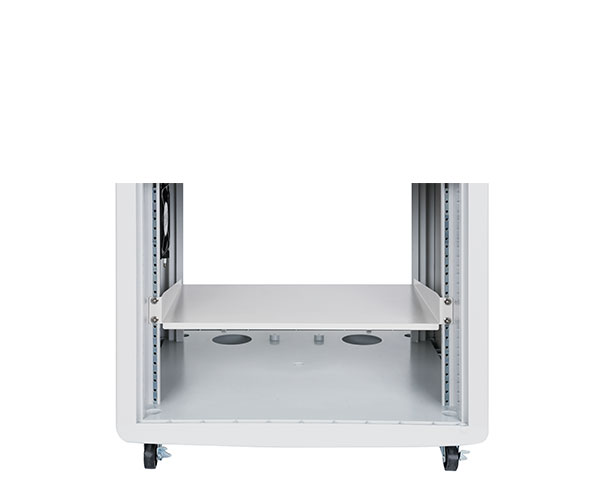

| 선반(Shelf) | D300mm, 전면 조임 | 1 | |
| Caster | 전면 2개 Locking | 4 | |
| 기타 | Key, 볼트(M5 x L9) |
표준 규격, 품목코드
| No | 품목코드 | 높이(H) | U | 깊이(D) | 넓이(W) | 무게(Kg) |
|---|---|---|---|---|---|---|
| 1 | HTM560-08A | 500 | 8 | 560 | 560 | 19 |
| 2 | HTM560-10A | 600 | 10 | 25 | ||
| 3 | HTM560-14A | 750 | 14 | 28 |
H = 바닥부터의 높이, U=Unit=44.45mm 입니다.

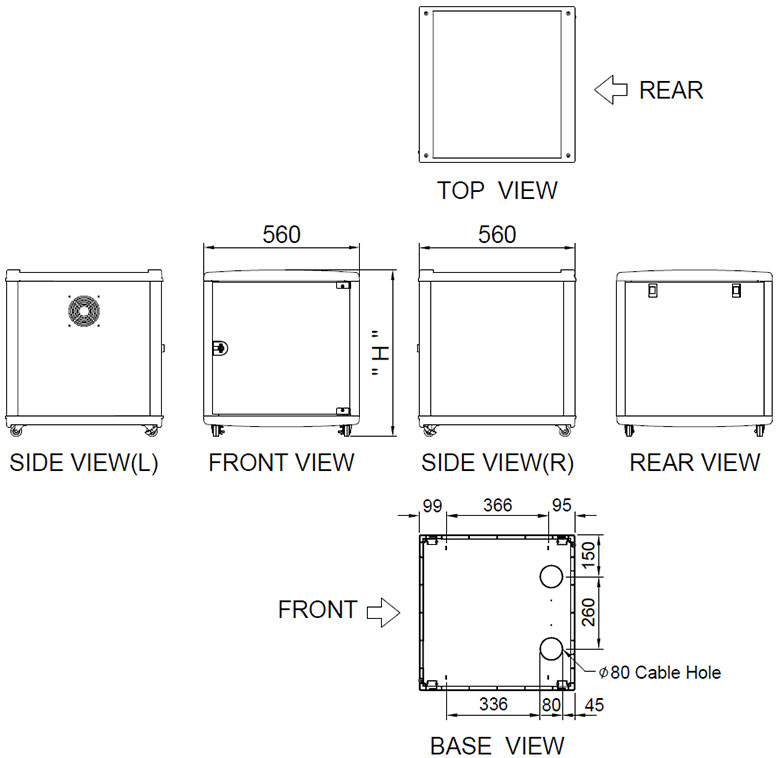

도면(2D)
