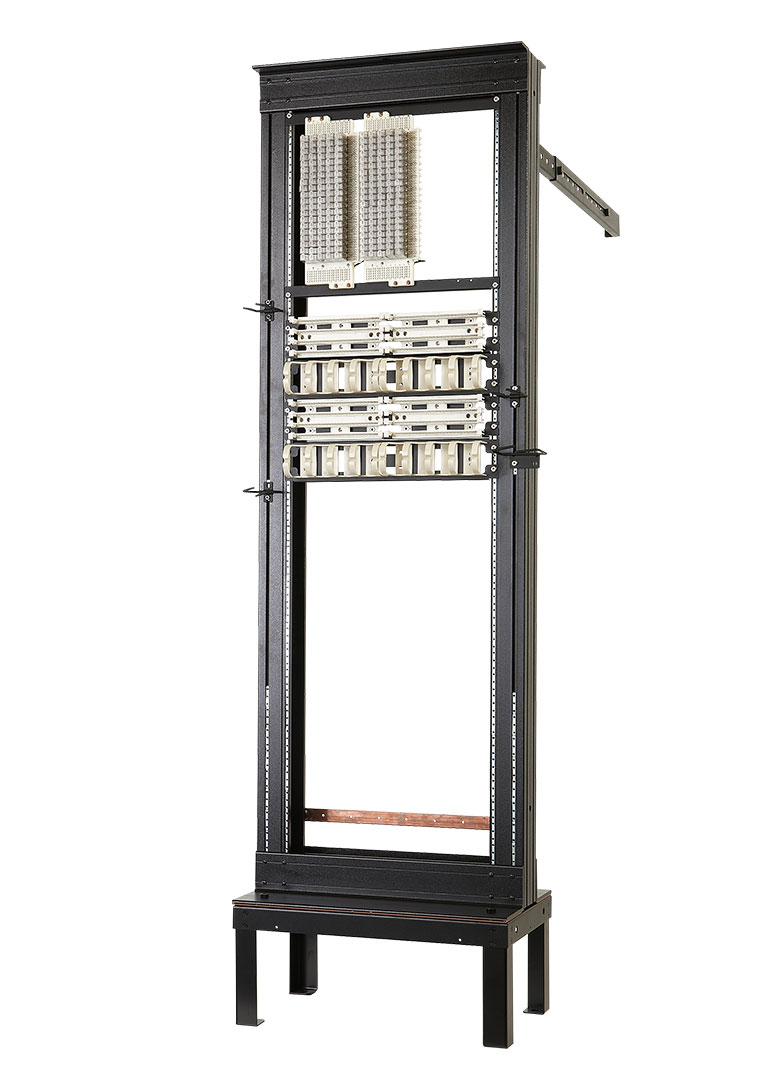

모델명 OPR360
-
본 제품은 통합배선(VOICE MDF/IDF) 설비에 적합한 제품입니다.

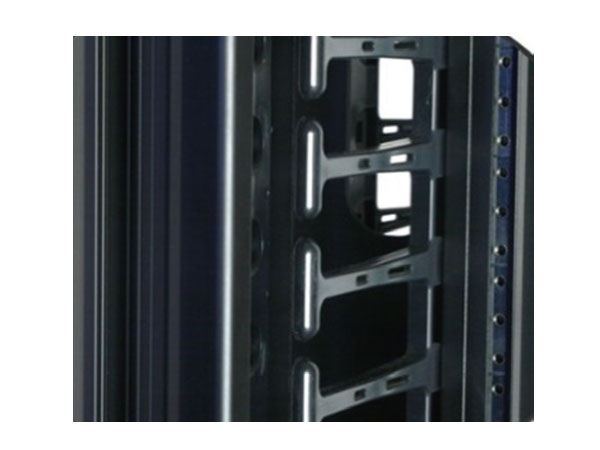

응용 제품으로는 오픈타입과 캐비넷타입이 있고 전후좌우 VERTICAL DUCT가 있는 제품으로써 각종 네트워크장비, 유무선통신장비, FDF, SWITCH, 패치판넬 등 중요 통신장비에 대한 케이블의 접선, 분배, 정리 등에 적합하게 제작된 제품입니다.

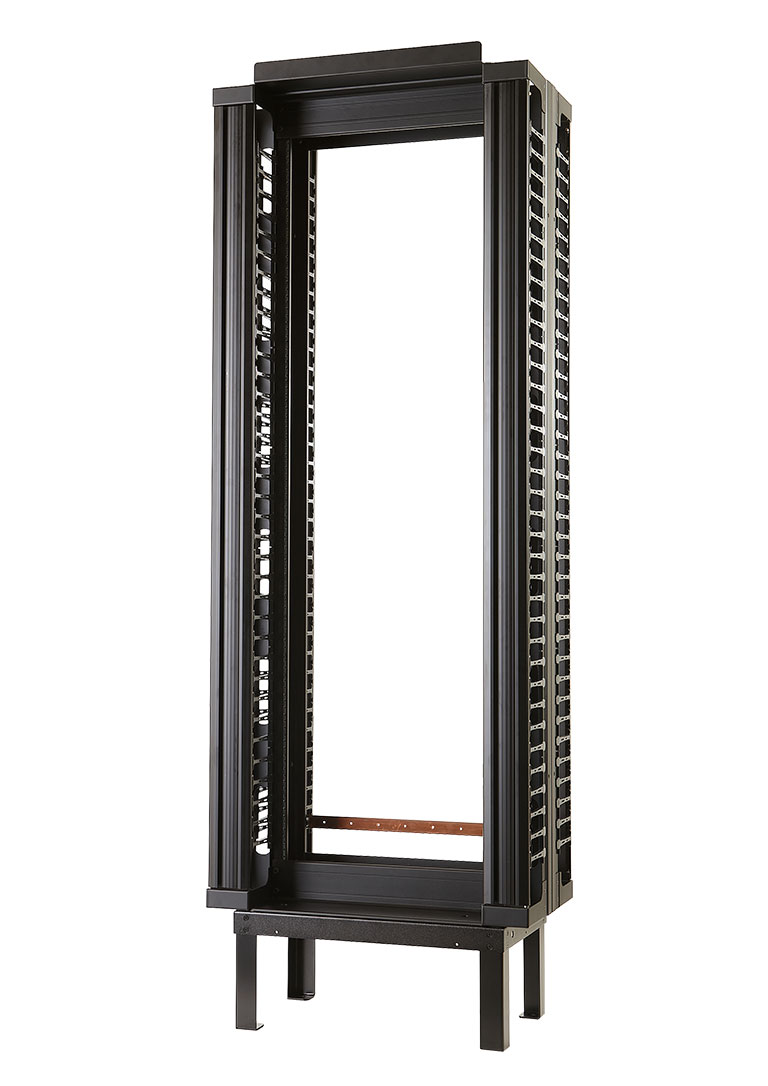

■ 기본 오픈랙
BEST
주문제작

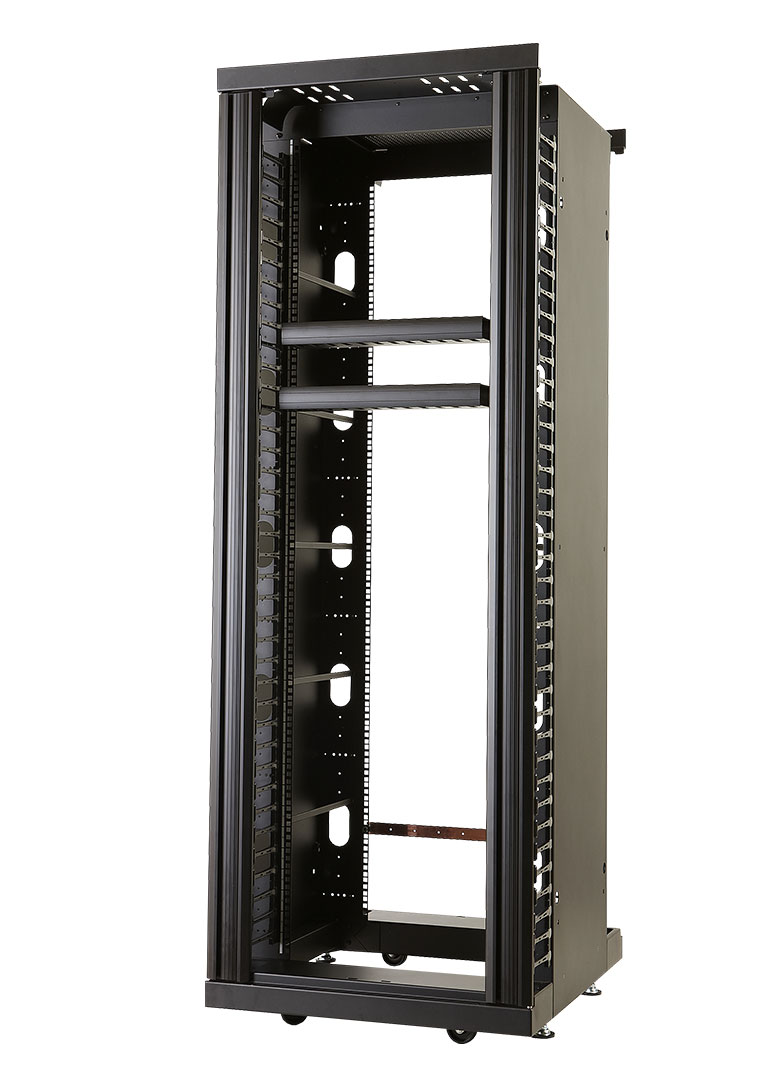

■ 오픈 패치랙(오픈타입)
NEW
주문제작
■ 오픈 패치랙(캐비넷타입)

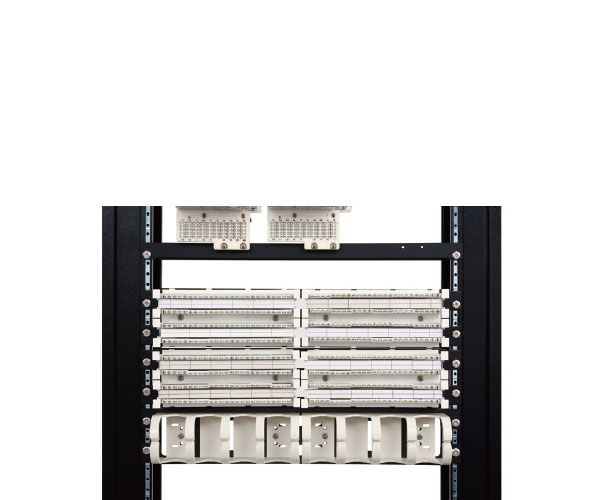

Detail Feature
표준 규격, 품목코드
| No | 품목코드 | 높이(H) | U | 깊이(D) | 넓이(W) | 무게(Kg) |
|---|---|---|---|---|---|---|
| 1 | OPR360-36A | 1800 | 36 | 360 | 600 | 23 |
| 2 | OPR360-41A | 2000 | 40 | 25 | ||
| 3 | OPR360-46A | 2200 | 46 | 27 | ||
| 4 | OP 패치랙(오픈) | 2000 | 40 | 400 | 600 | |
| 5 | Vertical Duct | 2000 | 400 | |||
| 6 | OP 패치랙(캐비넷형) | 2000 | 40 | 800 | 700 | 86 |
H = 바닥부터의 높이, U=Unit=44.45mm 입니다. 4, 5, 6번 항목은 주문 제작품입니다.
구성품 (Part List)
| 품명 | 기본 구성품, 설명 | 옵션 품목, 설명 | 수량 |
|---|---|---|---|
| Top frame | 알루미늄, 분체도장(블랙) | 2 | |
| Main frame | 알루미늄, 분체도장(블랙) | 2 | |
| Base frame | 알루미늄, 분체도장(블랙) | 2 | |
| Mount nut | Slim nut type | ||

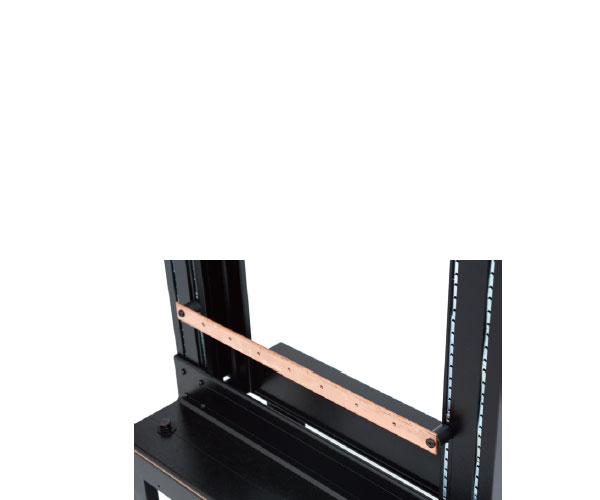

| 접지바 | 접지바, 19” Rack Type, 애자포함 | 1 | |

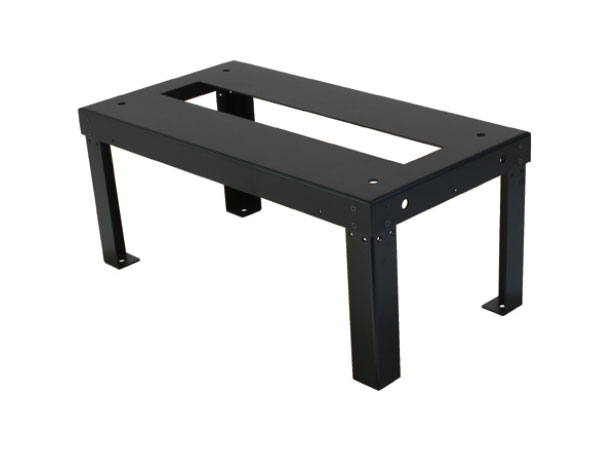

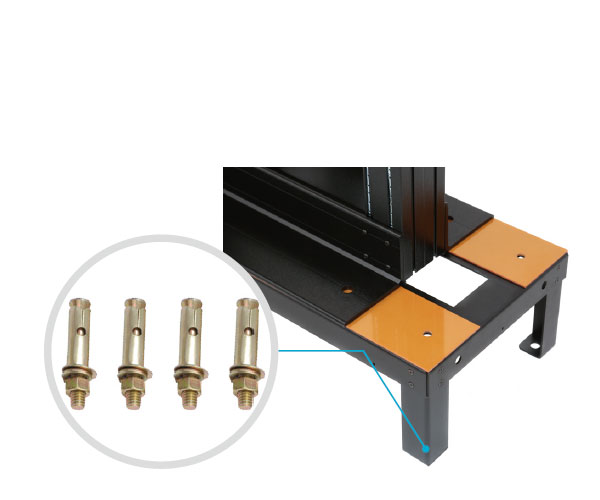

| 받침대(Plinth) | Steel 3.0T, 높이200, 250, 300mm | 옵션 | 1 |

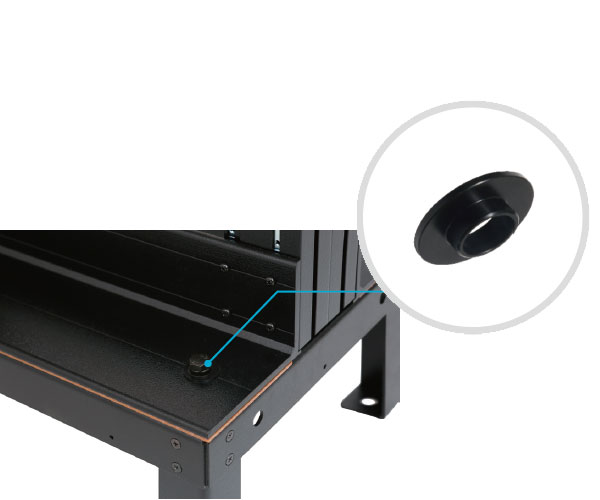

| 절연판, 부싱, M10mm볼트너트 | |||

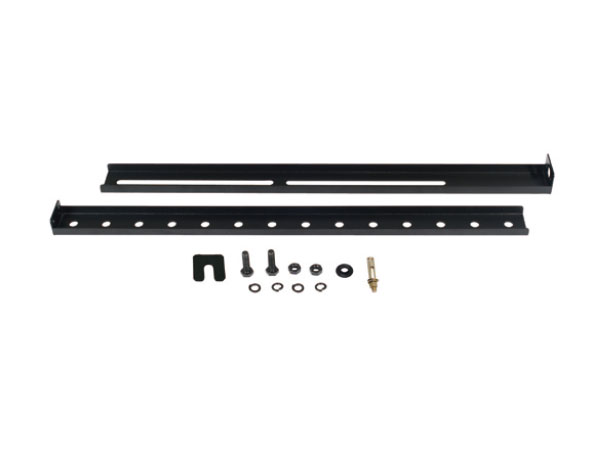

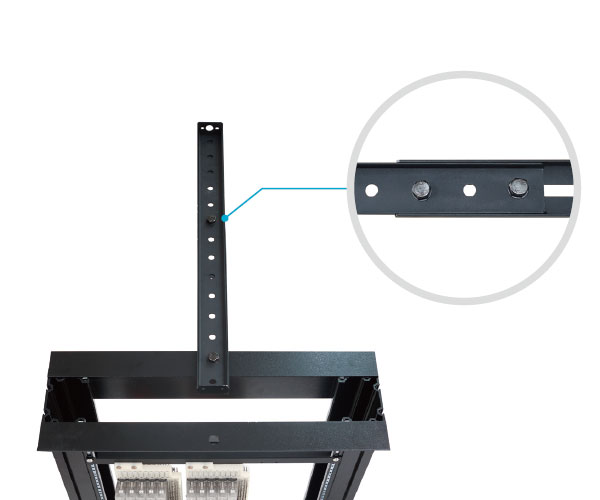

| 오픈랙 지지대 | Steel 1.6T, 700~1300mm 조절가능 | 옵션 | 1 |
| 절연판, 부싱, M10mm볼트너트, 3/8앙카볼트 | |||
| 기타 | 3/8 앙카볼트 4개, 볼트(M5 x L9) |

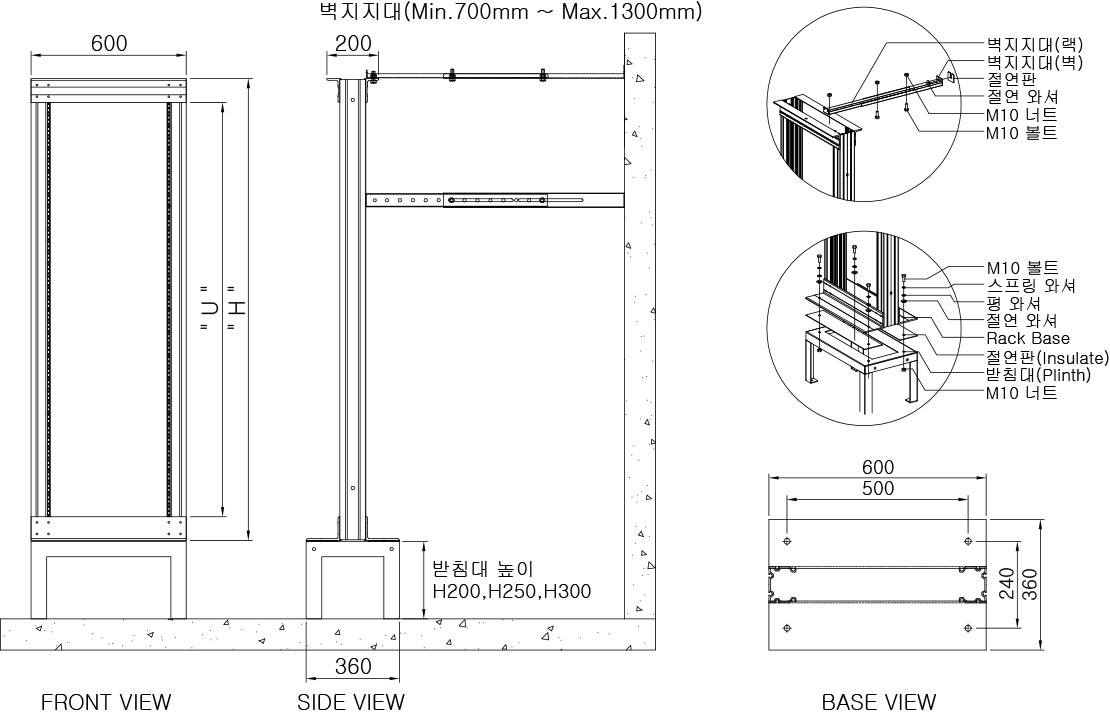

오픈랙 도면(2D)

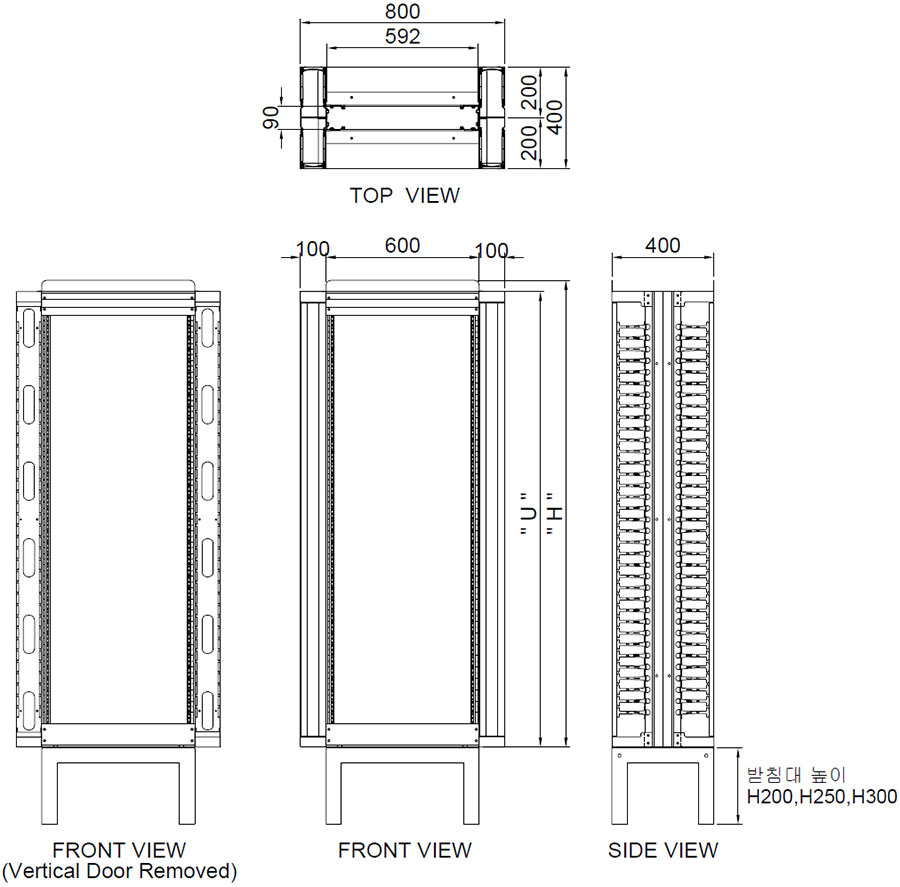

오픈패치랙 도면(2D)
USE WITH(옵션 품목)

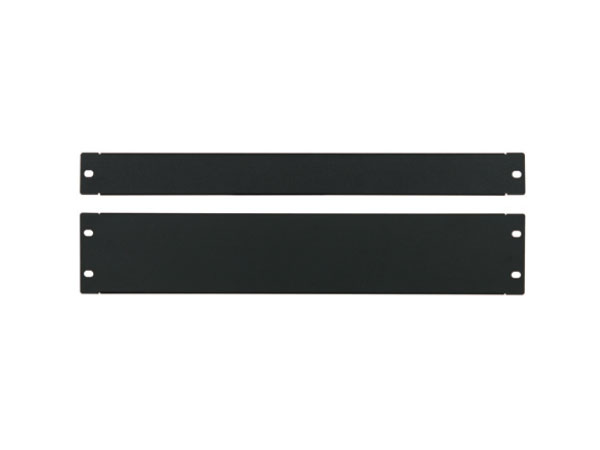

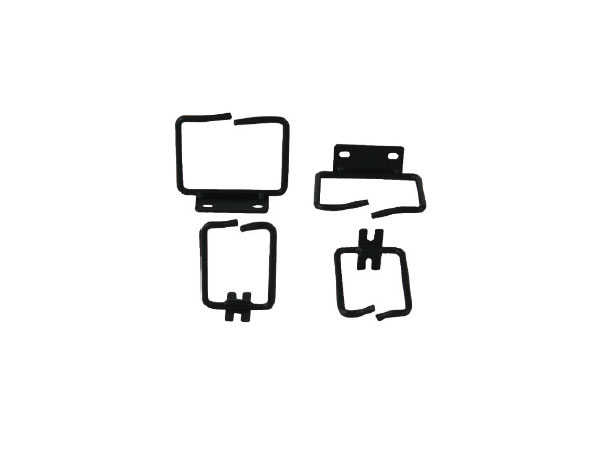

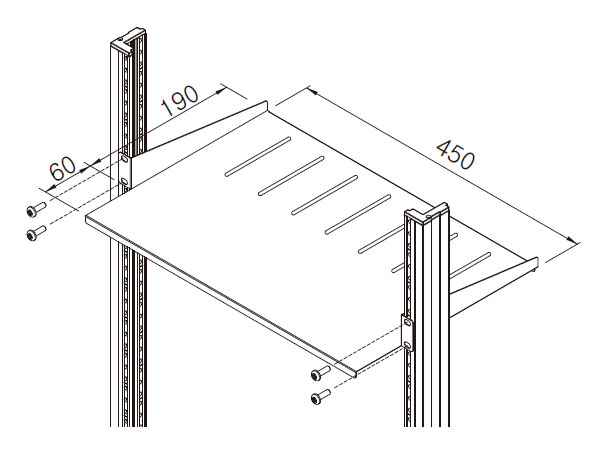

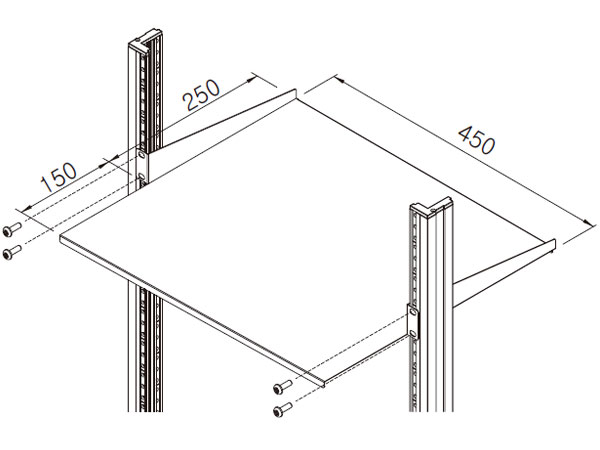

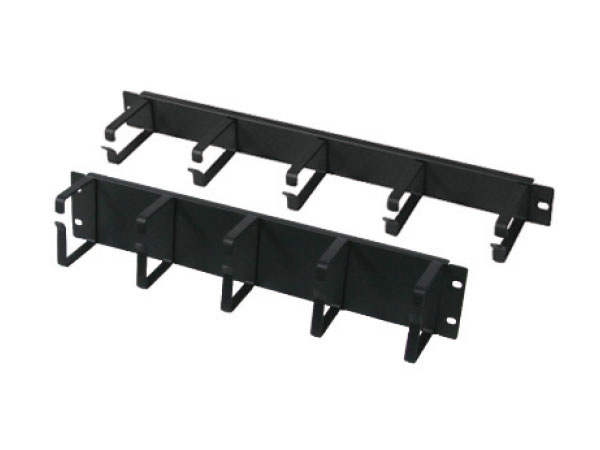

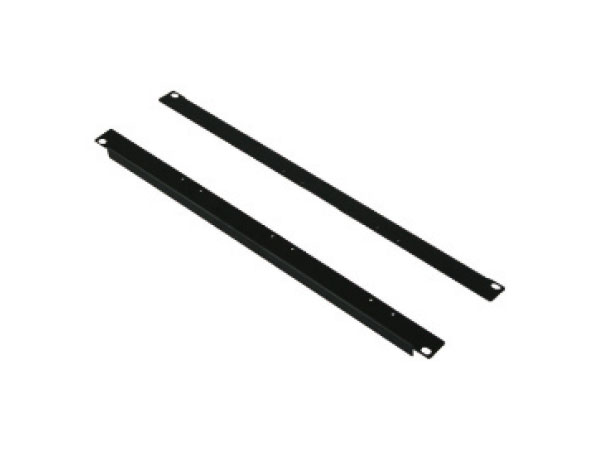

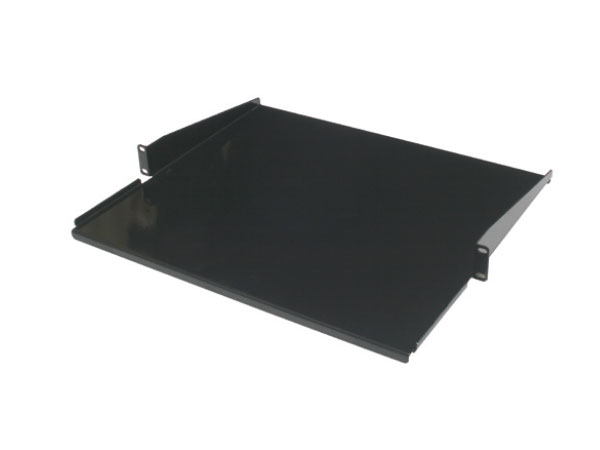

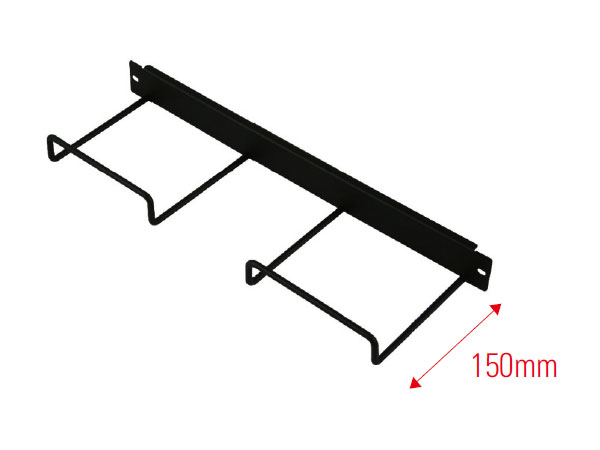

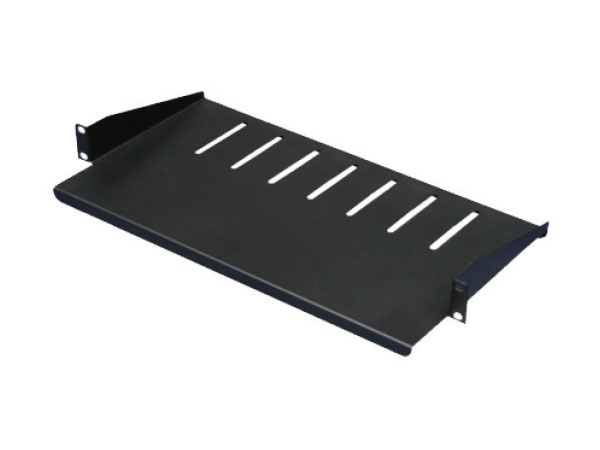

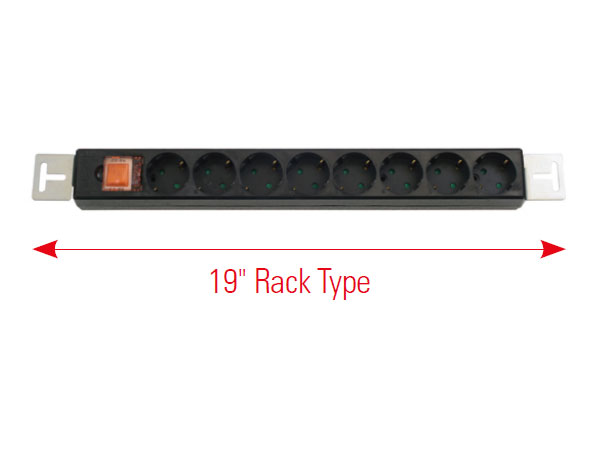

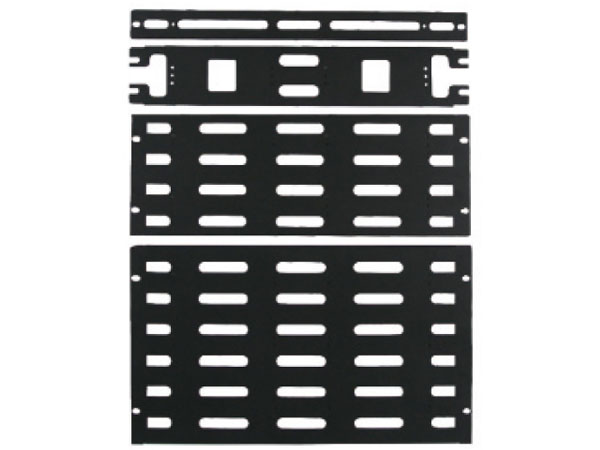

01. 받침대, 지지대, Panel, Cable management panel, 선반, 기타
