모델명 HTS1000
-
본 제품은 각종 서버, 스토리지, UPS, SWITCH, 중대형 네트워크장비, 백본장비, DATA/VOICE, FDF, PATCH PANEL, 전송장비, 무선통신, 중계통신, Telecom, Electronical, 방송장비 등 중요 메인 통신 장비 시설에 대한 보관, 운용에 적합한 제품입니다.
데이터센터, 서버, 전산실, 통신실, 종합 상황실, 통합센터, ISP 등에 사용하는 RACK으로써 서버, 통신장비를 실장,운용하는데 적합한 제품입니다.
■ 기본

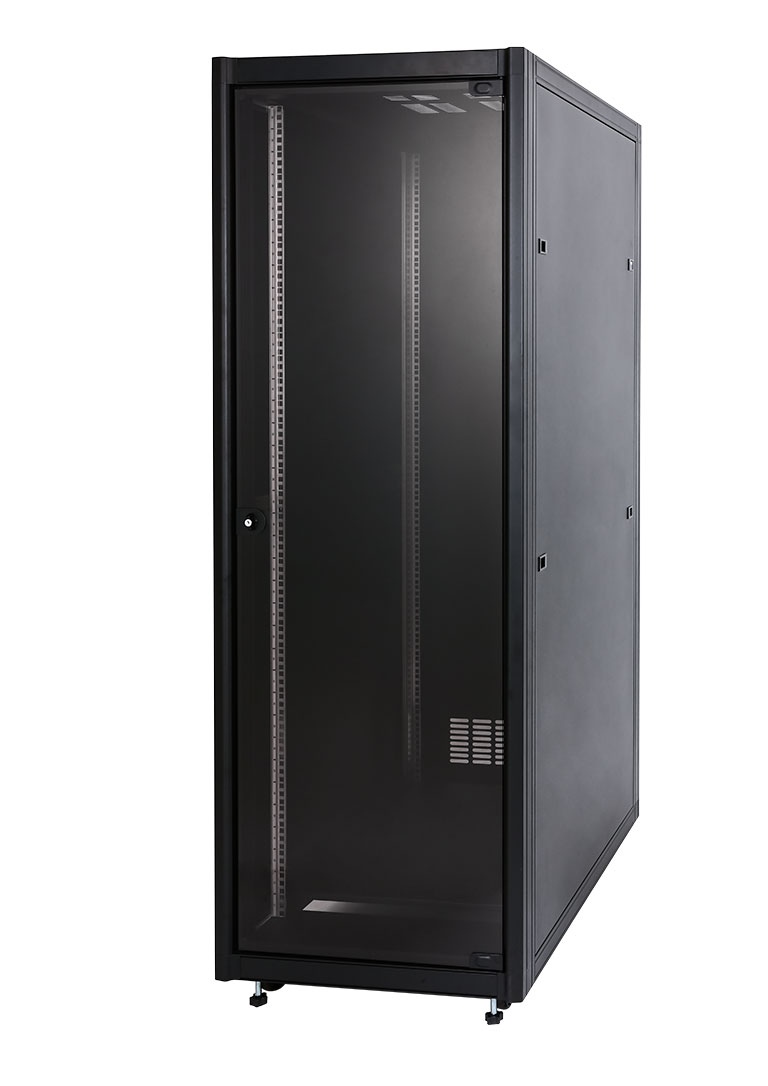

앞문 : 5.0T 강화유리 타입
■ 기본
뒷문 : Steel, 하단 vent 타입
■ 옵션

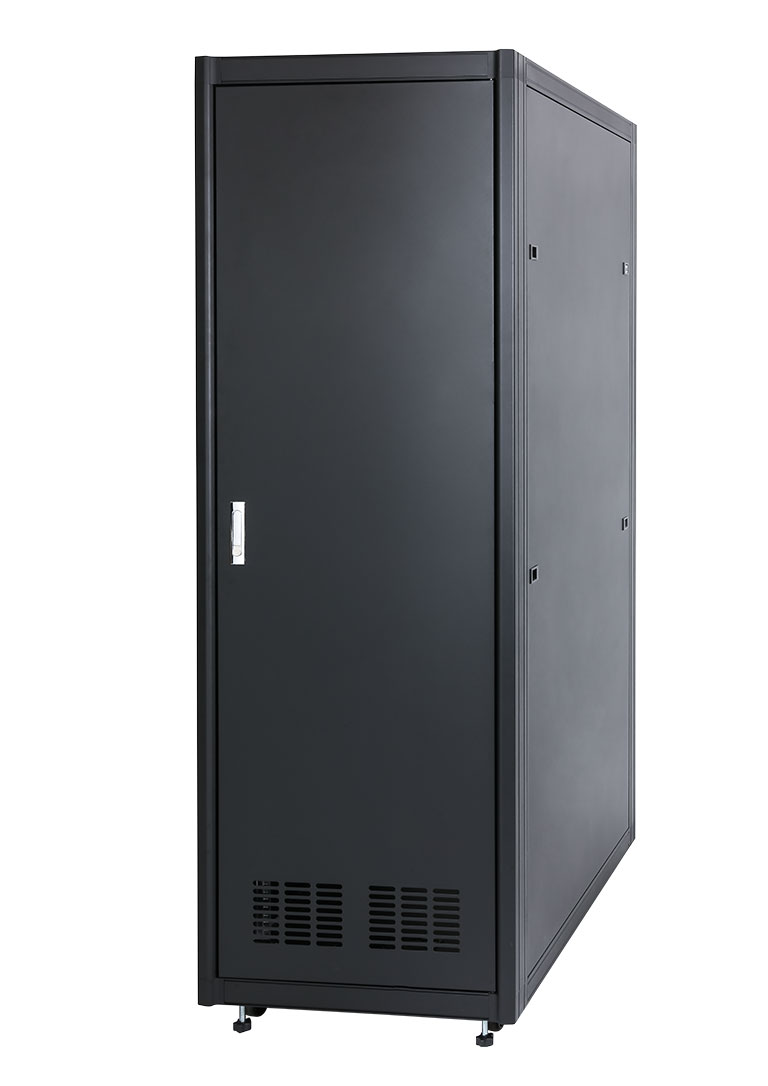

앞문 : 철문 벌집 타공뒷문 : 철문 벌집 타공

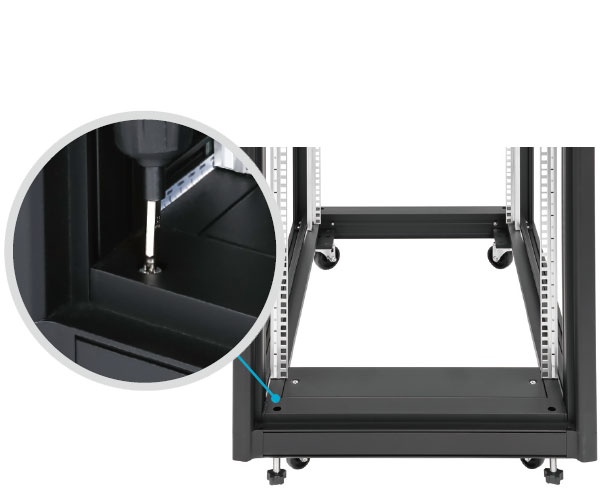

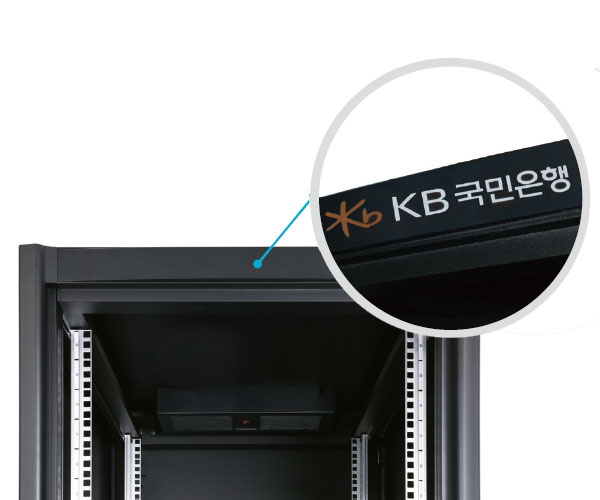

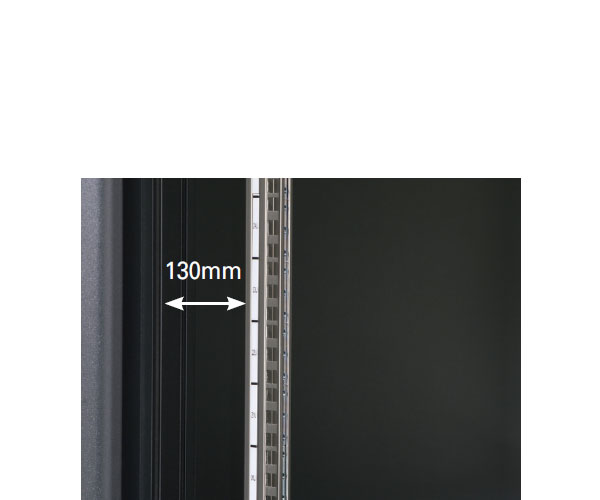

Detail Feature

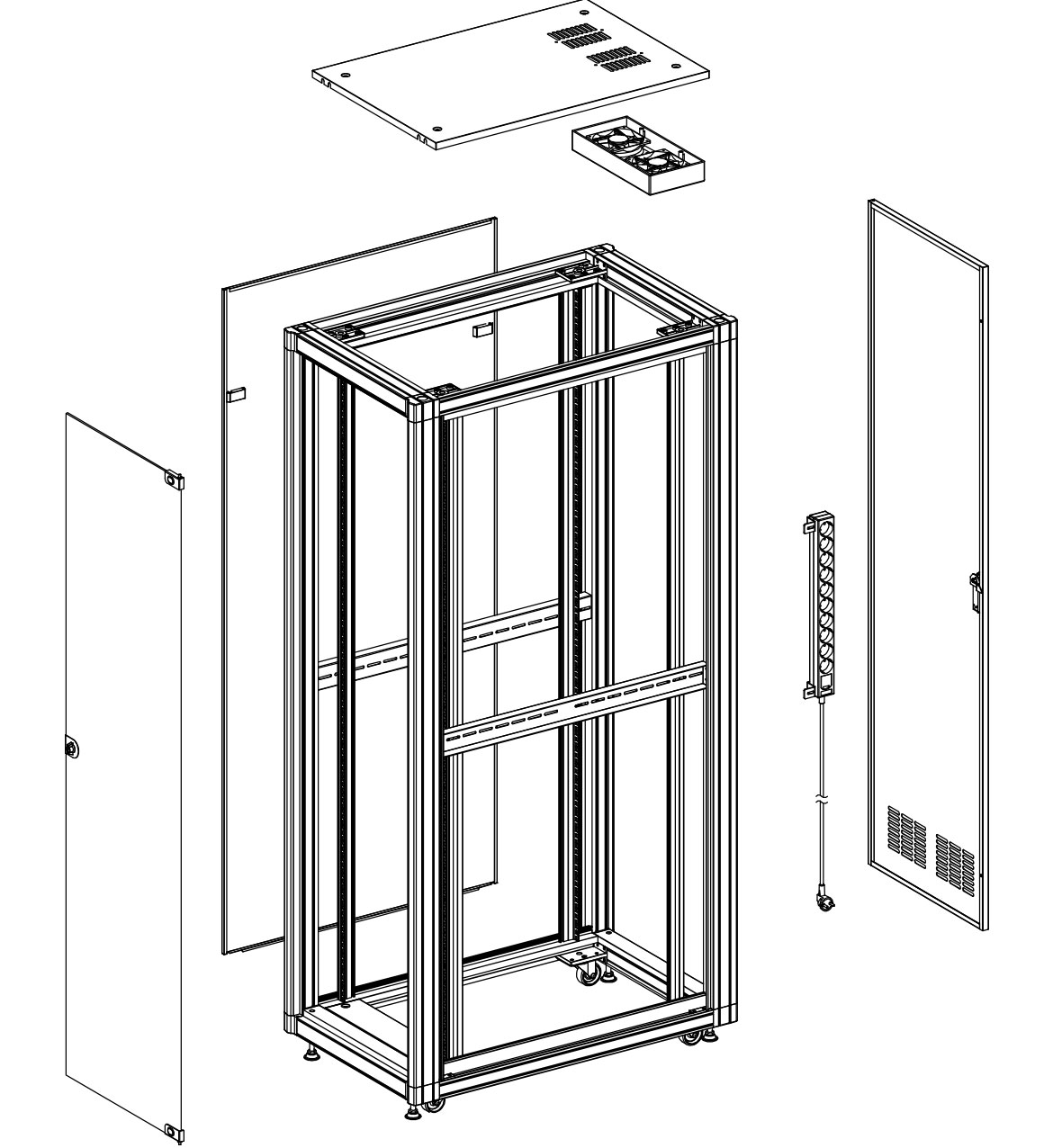

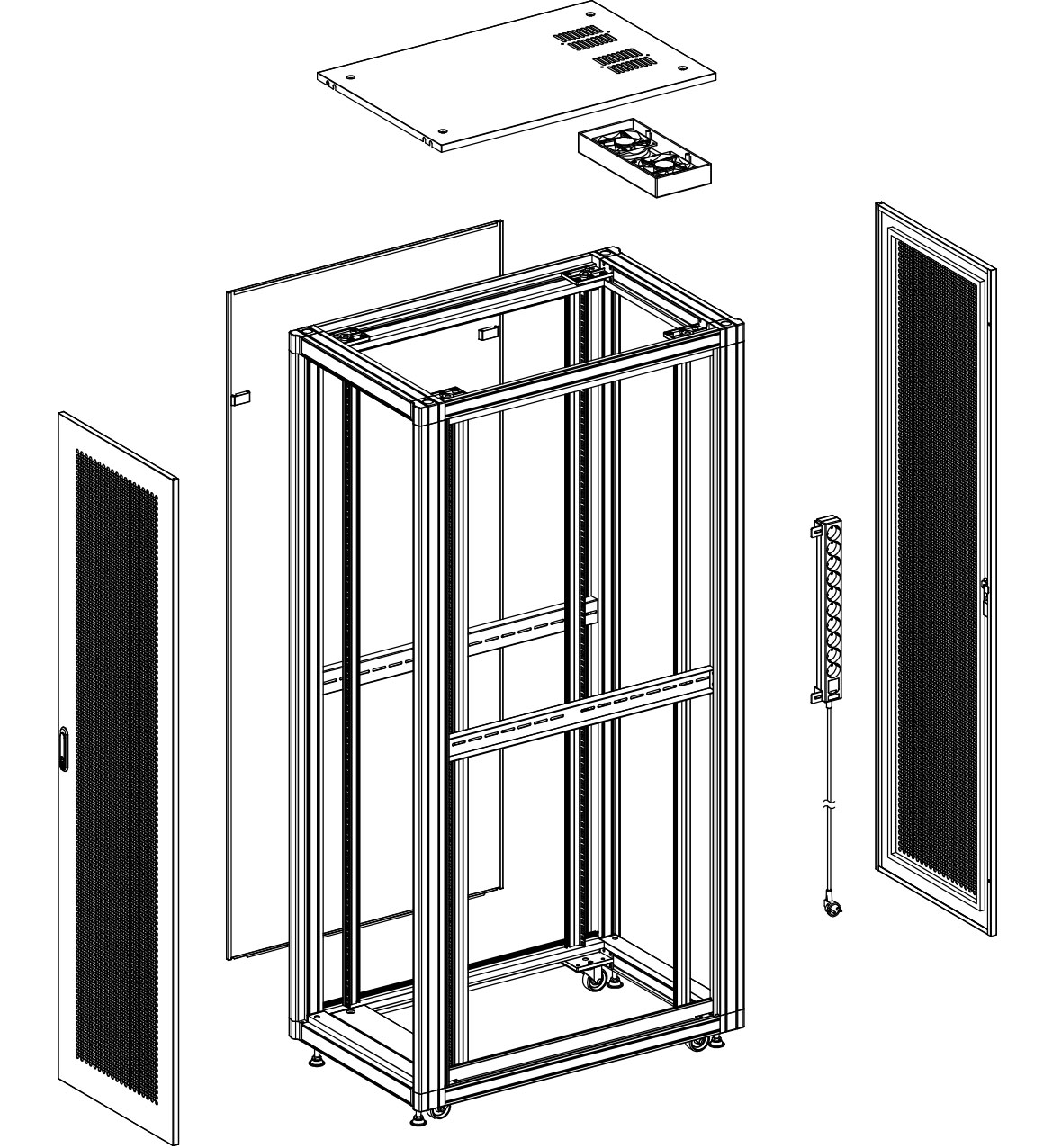

도면(3D)
구성품 (Part List)
| 품명 | 기본 구성품, 설명 | 옵션 품목, 설명 | 수량 |
|---|---|---|---|
| Main Frame | 알루미늄, 블랙 분체 도장 | 4 | |

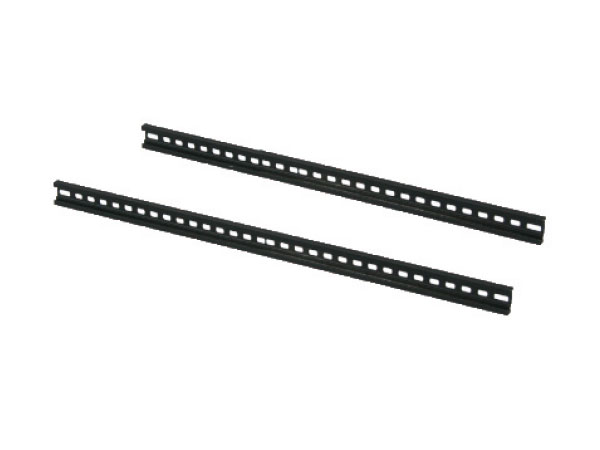

| Mount Bar | 알루미늄, Cage nut type | Slim nut type 가능 | 4 |
| 전면문(Front Door) | 5.0T 강화유리, 잠금장치 | 1 | |
| 철문 벌집타공, 잠금장치 | 옵션품목 | ||
| 후면문(Rear Door) | 철문, 하단 Air vent | 1 | |
| 철문 벌집타공, 잠금장치 | 옵션품목 | ||
| 옆문(Side Panel) | 철문, 래치 타입 오픈 가능 | 2 | |

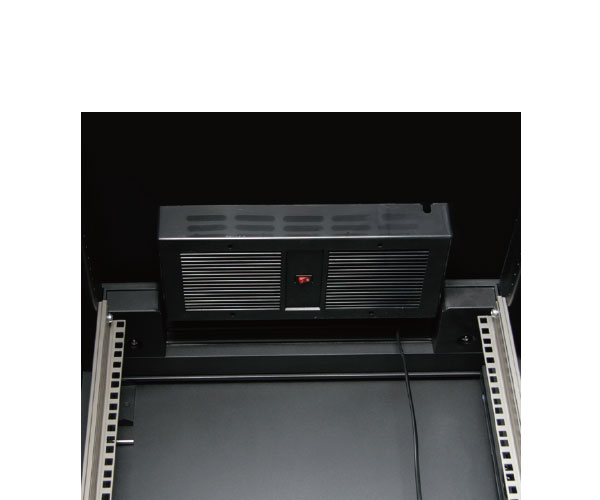

| 팬(Fan) | 220V, 120mm x 2Fan, Cord 1.5M | 1 | |
| 110V 가능, 4, 6 Fan 가능 | 옵션품목 | ||
| 멀티탭(Power Strips) | 220V, 15A, 10구, Cord 2M | 1 | |
| 8, 10, 14, 20구 가능 | 옵션품목 | ||

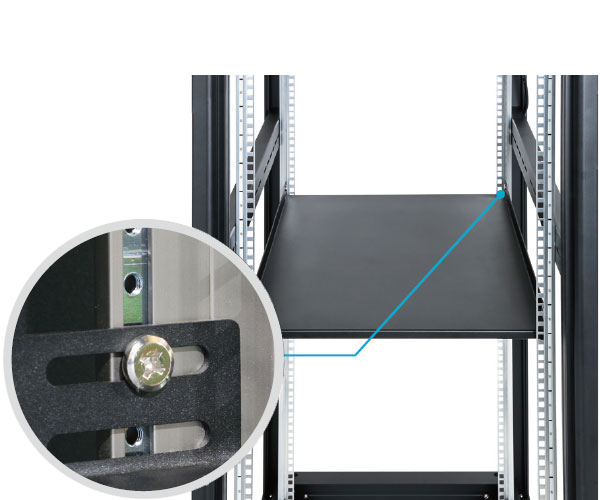

| 선반(Shelf) | D700mm, 4포인트 안쪽 조임 | 1 | |
| D600mm, 4포인트 안쪽 조임 | 옵션품목 | ||
| 바퀴(Caster) | 2.5inch, 저소음 | 4 | |
| 푸트(Levelling Foot) | M12mm, 일체형, 절연 | 4 | |

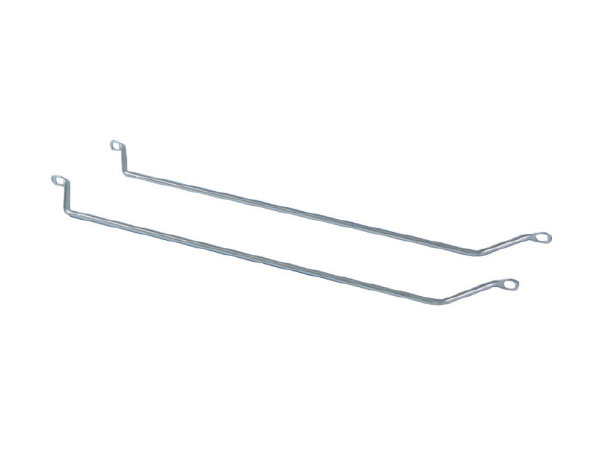

| Rear Cable BRT | 알루미늄, 후면 케이블 정리대 | 3 | |
| Cable Rectangle | 2.3T, 후면 수직케이블 정리대 | 3 | |
| 기타 | Key, Cage nut, 볼트(M5 x L16) |
표준 규격, 품목코드
| No | 품목코드 | 높이(H) | U | 깊이(D) | 넓이(W) | 무게(Kg) |
|---|---|---|---|---|---|---|
| 1 | HTS1000-18A | 1000 | 18 | 1000 | 600 | 63 |
| 2 | HTS1000-22A | 1200 | 22 | 70 | ||
| 3 | HTS1000-36A | 1800 | 36 | 93 | ||
| 4 | HTS1000-40A | 2000 | 40 | 99 | ||
| 5 | HTS1000-42A | 2100 | 42 | 101 | ||
| 6 | HTS1000-45A | 2200 | 45 | 103 |
H = 바닥부터의 높이, U=Unit=44.45mm 입니다.

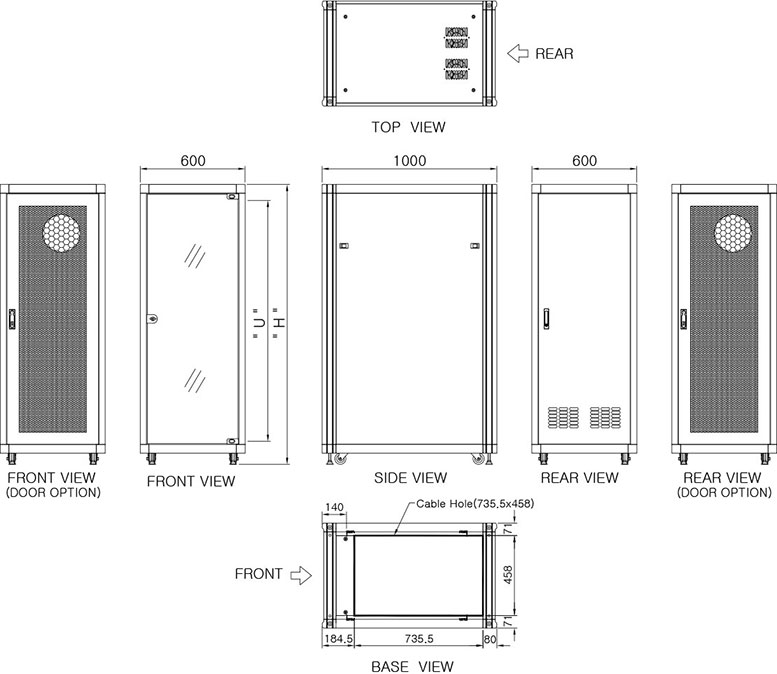

도면(2D)
USE WITH(옵션 품목)

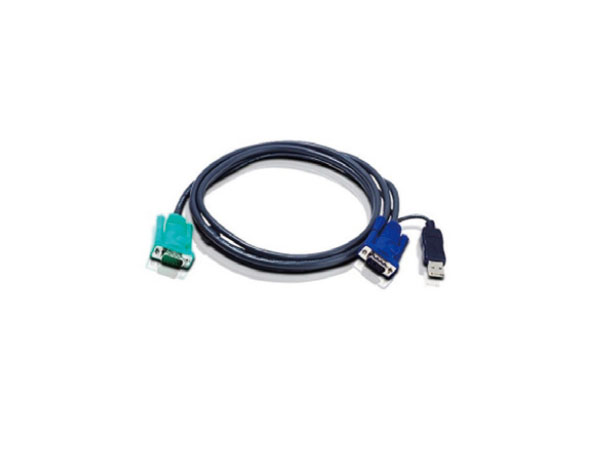

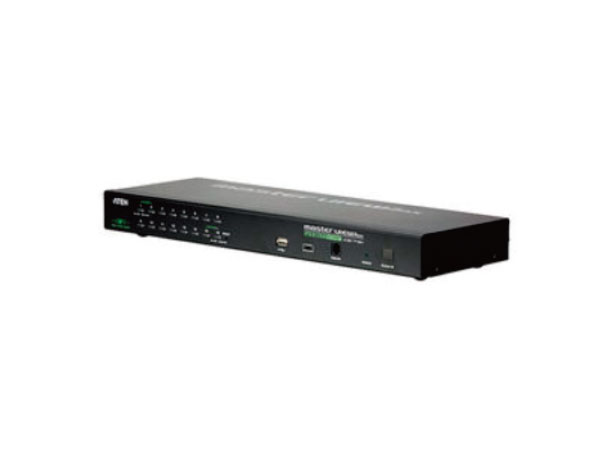

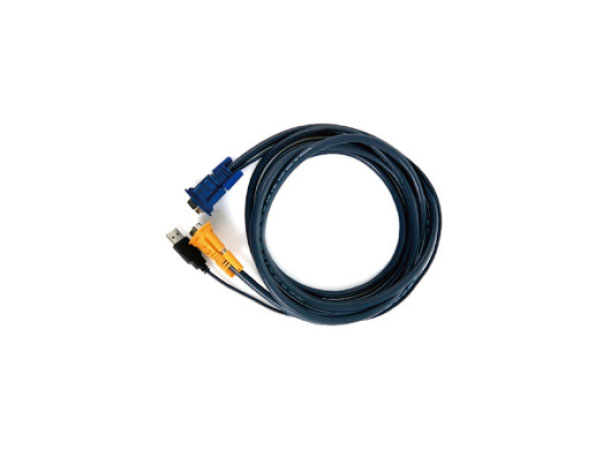

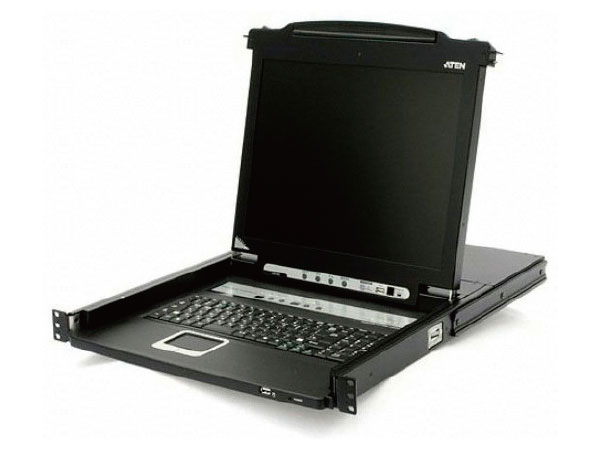

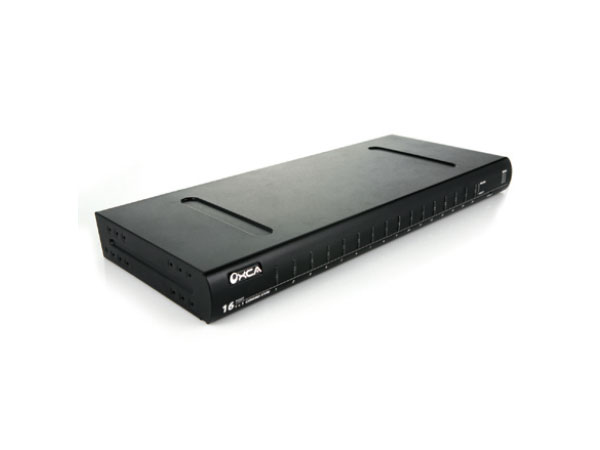

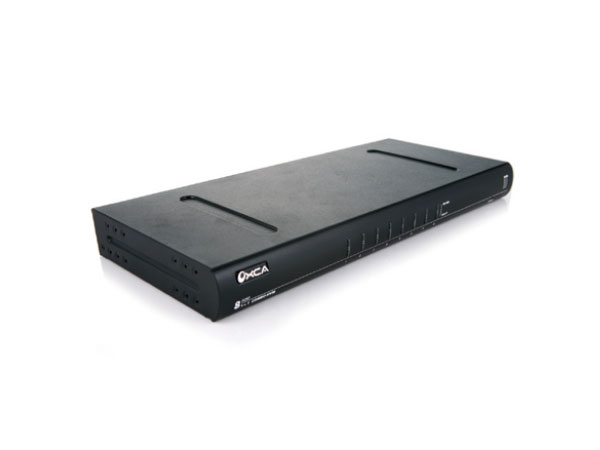

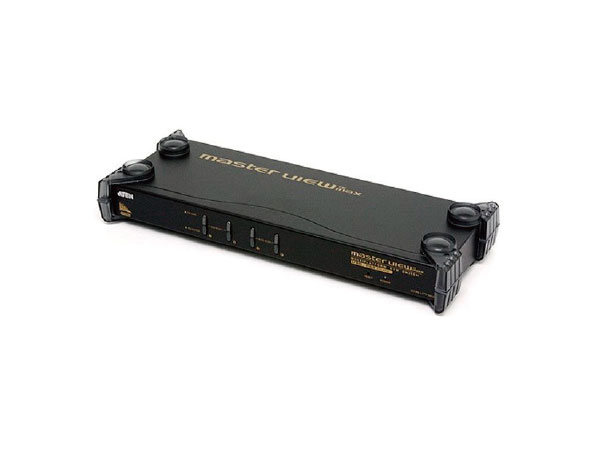

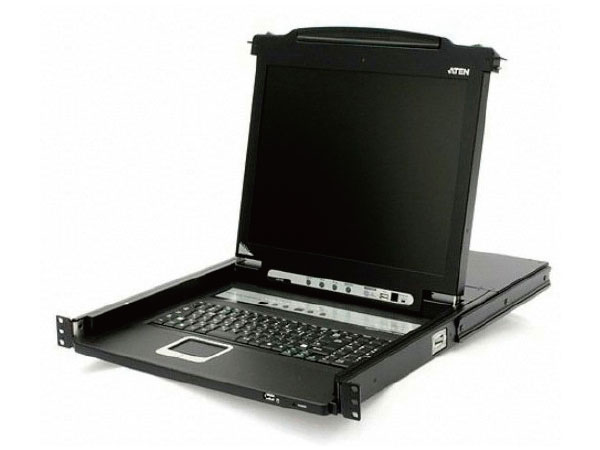

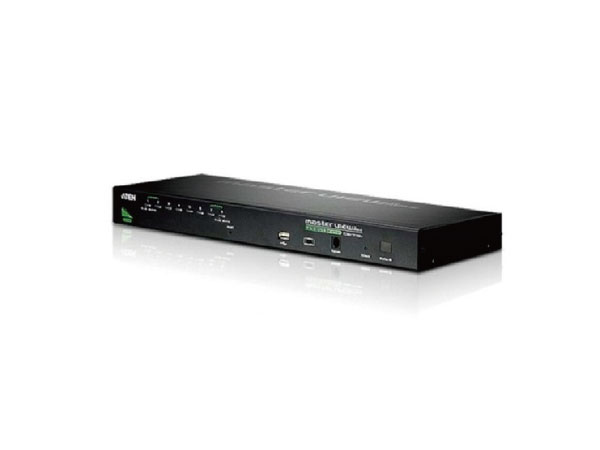

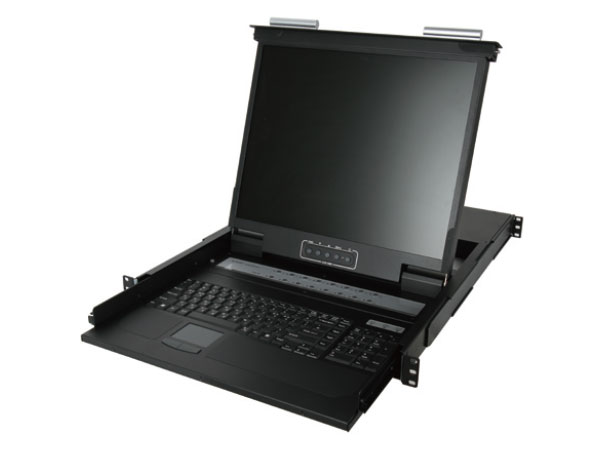

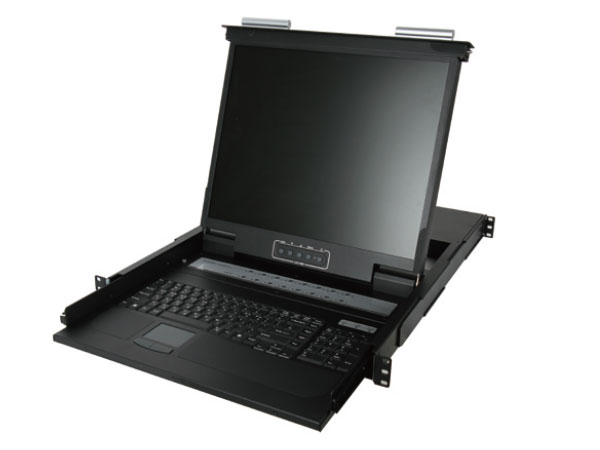

01. KVM, KVM Cable

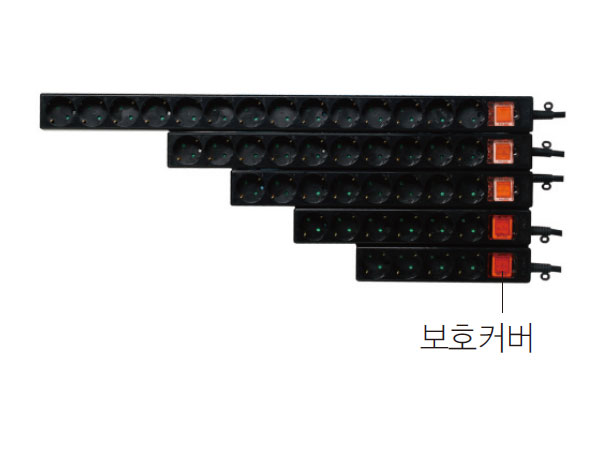

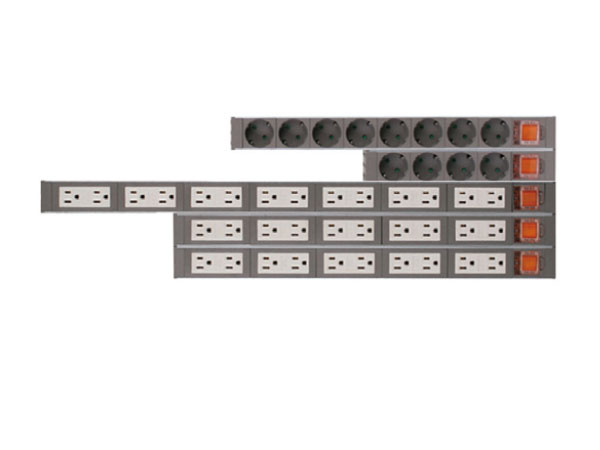

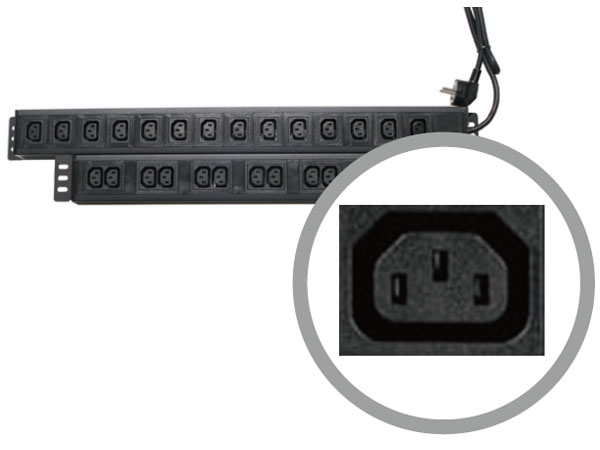

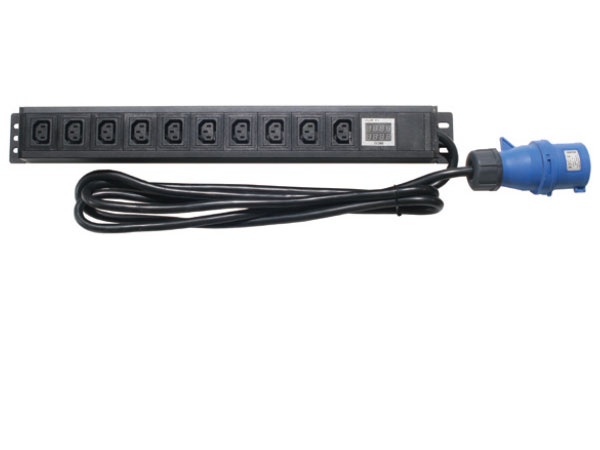

02. 멀티탭(Power strips), P.D.U
- 알루미늄 바디 타입

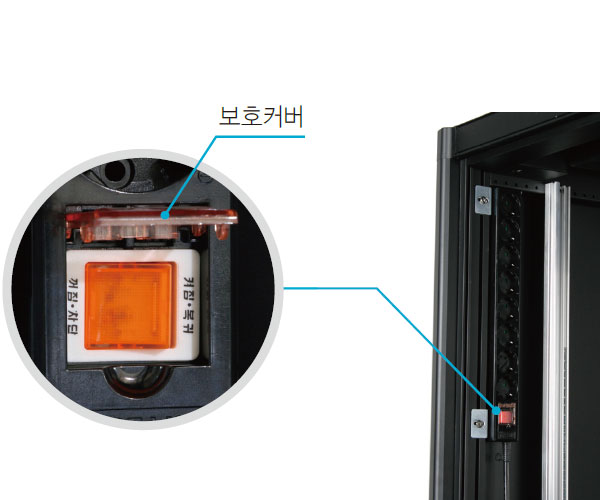

- On/Off Switch(커버있음)
- 10, 14, 20구
- 8구(19” Rack Type)
- AC 110V, 220V, 15A
- Cord 1.5~3M

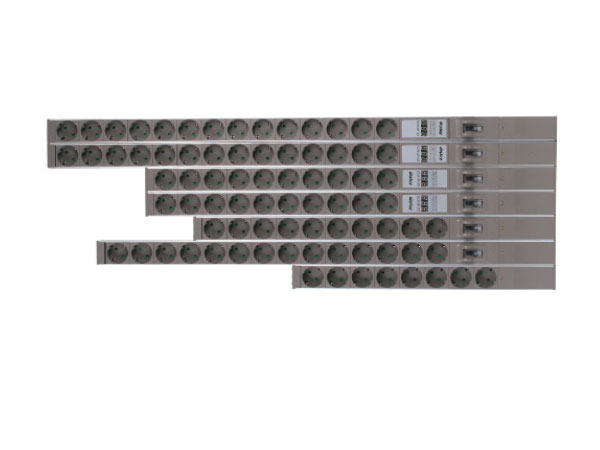

- 알루미늄 바디 타입
- On/Off Switch, 차단기
- 전류 소모량 표시기능(AM표시기능)
- AC 220V, 15A, 30A, 10, 14, 20구
- 케이블 2.5SQ, 4SQ

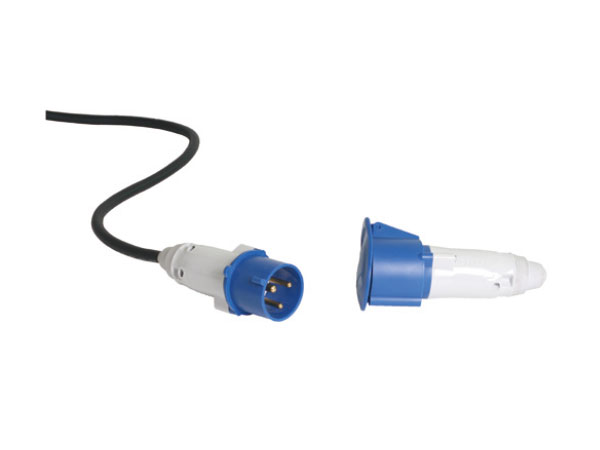

- 말단: 단자대, 돼지코,리셉터클(암수)
- Cord 1.5~5M

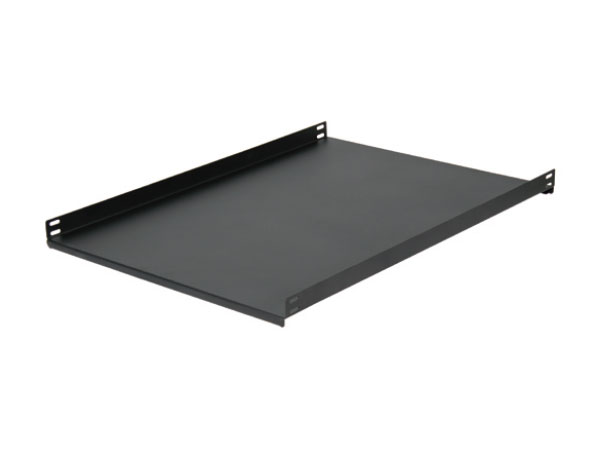

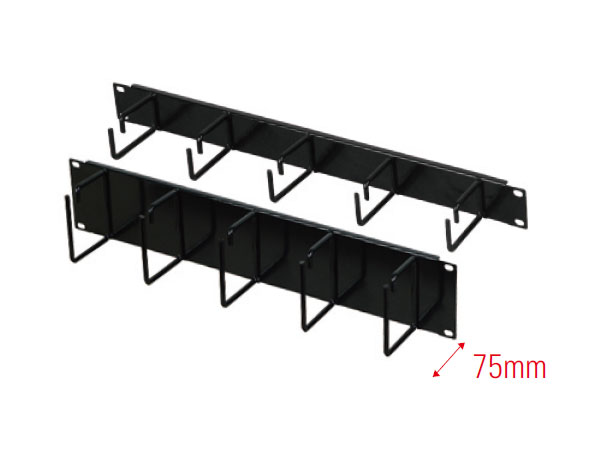

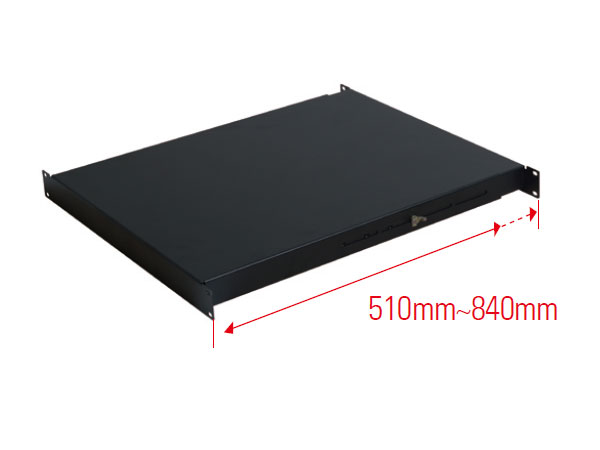

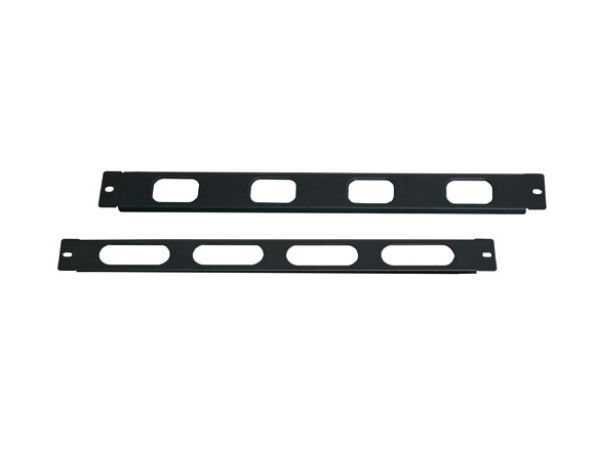

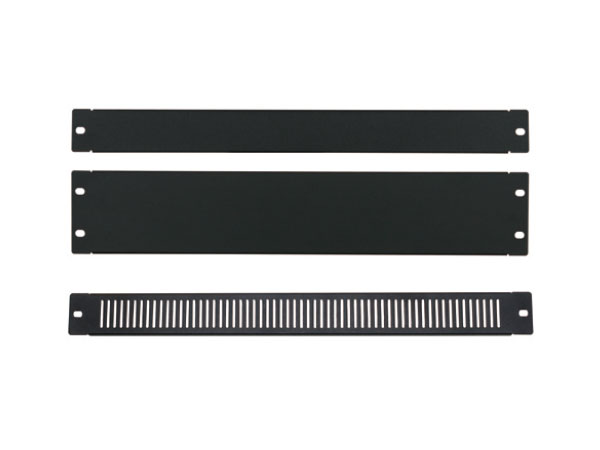

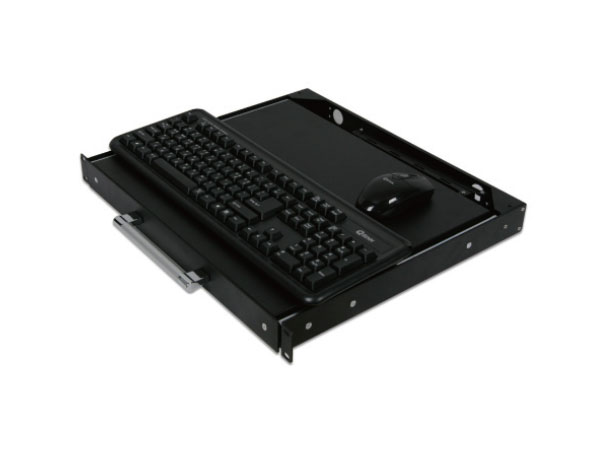

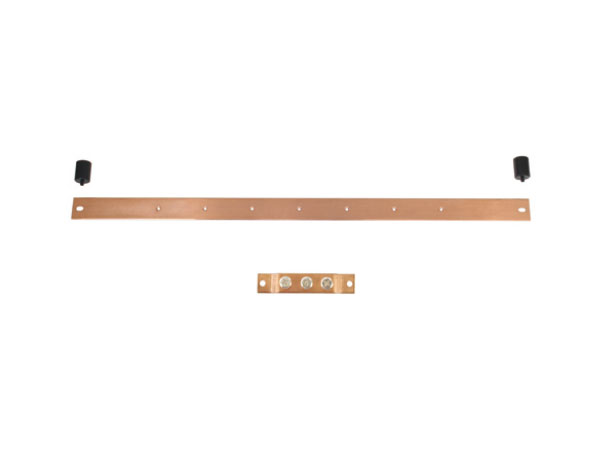

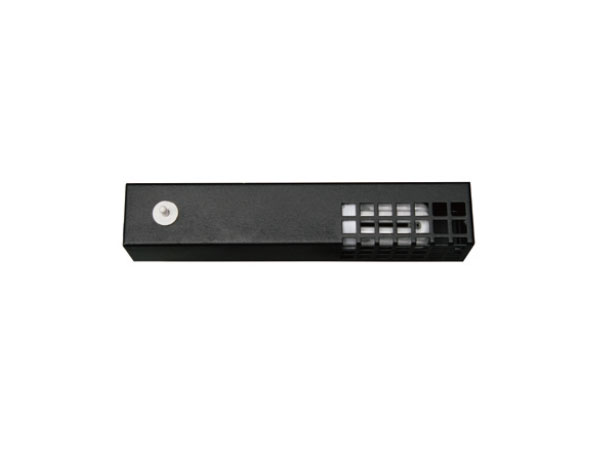

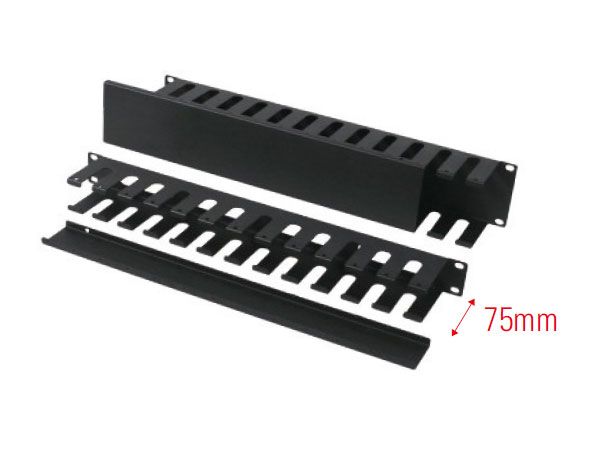

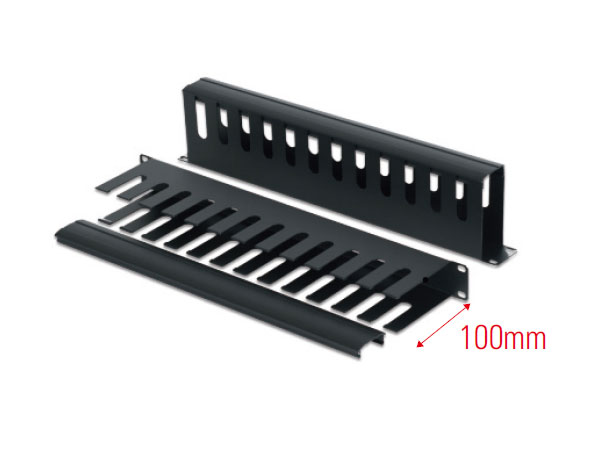

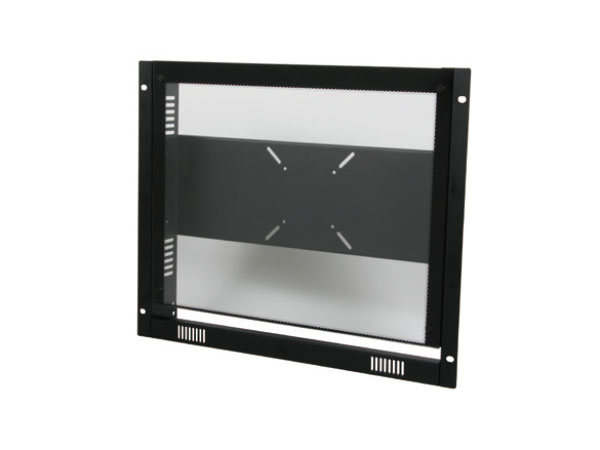

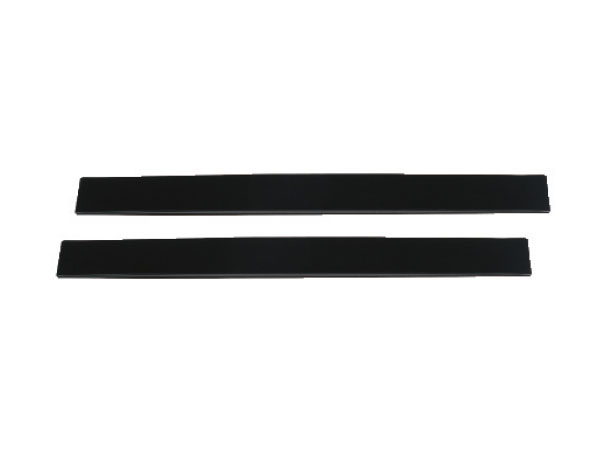

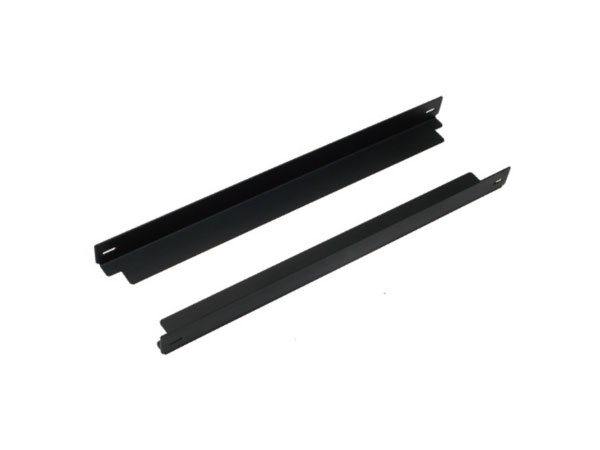

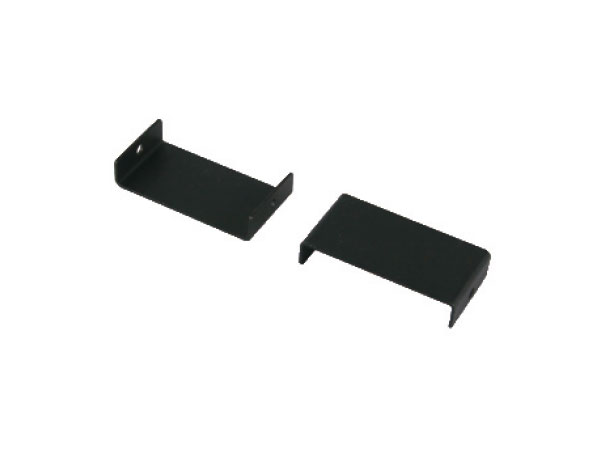

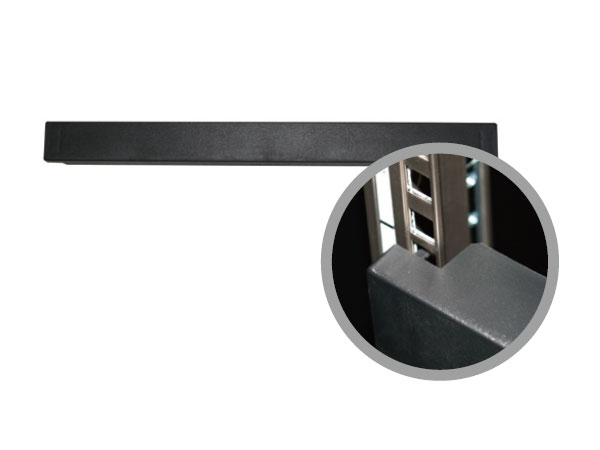

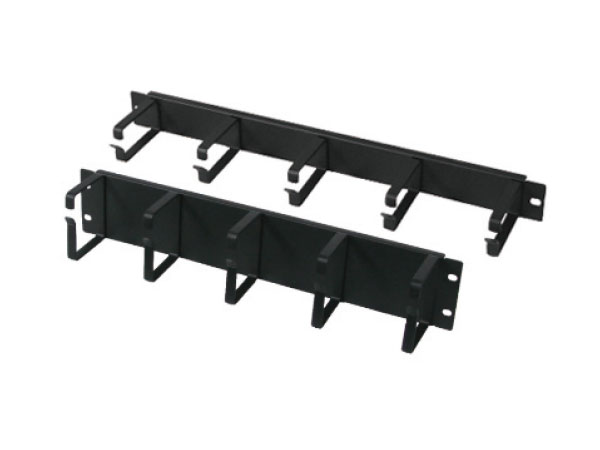

03. Panel, Shelf, Cable management panel, 기타
