모델명 HTC750
-
본 제품은 각종 네트워크장비, 유무선통신장비, 전송장비, 방송장비, 통합배선 설비 등 중요 통신장비에 대한 보관, 케이블의 접선, 분배, 정리, 모니터링, 운영등에 사용 가능한 제품입니다.
특히 통합배선(DATA/VOICE MDF, IDF) 설비에 적합하게 제작된 제품입니다.
■ 기본

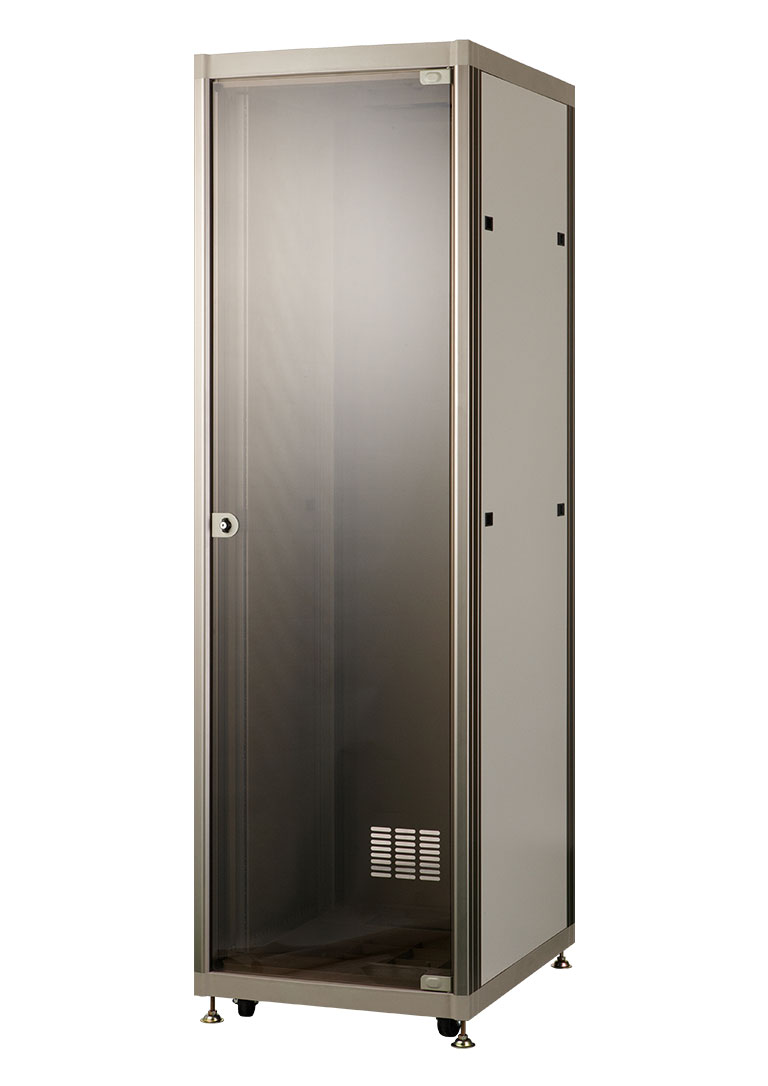

앞문 : 5.0T 강화유리 타입
■ 기본

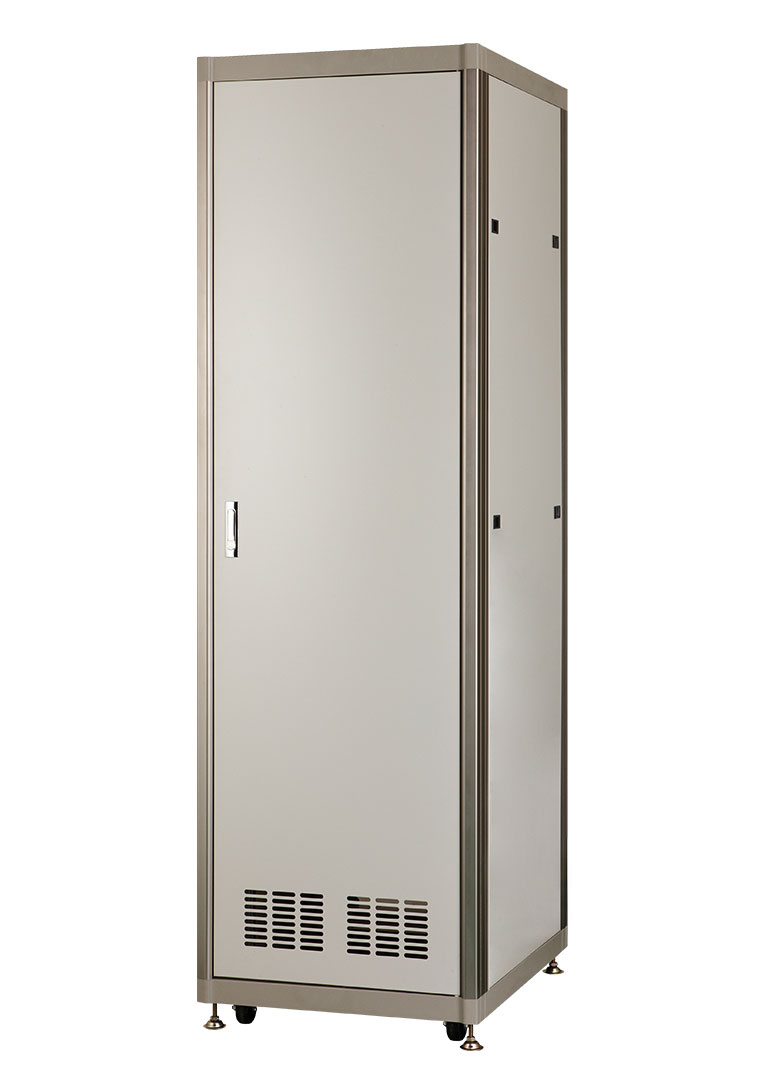

뒷문 : Steel, 하단 vent 타입
■ 기본

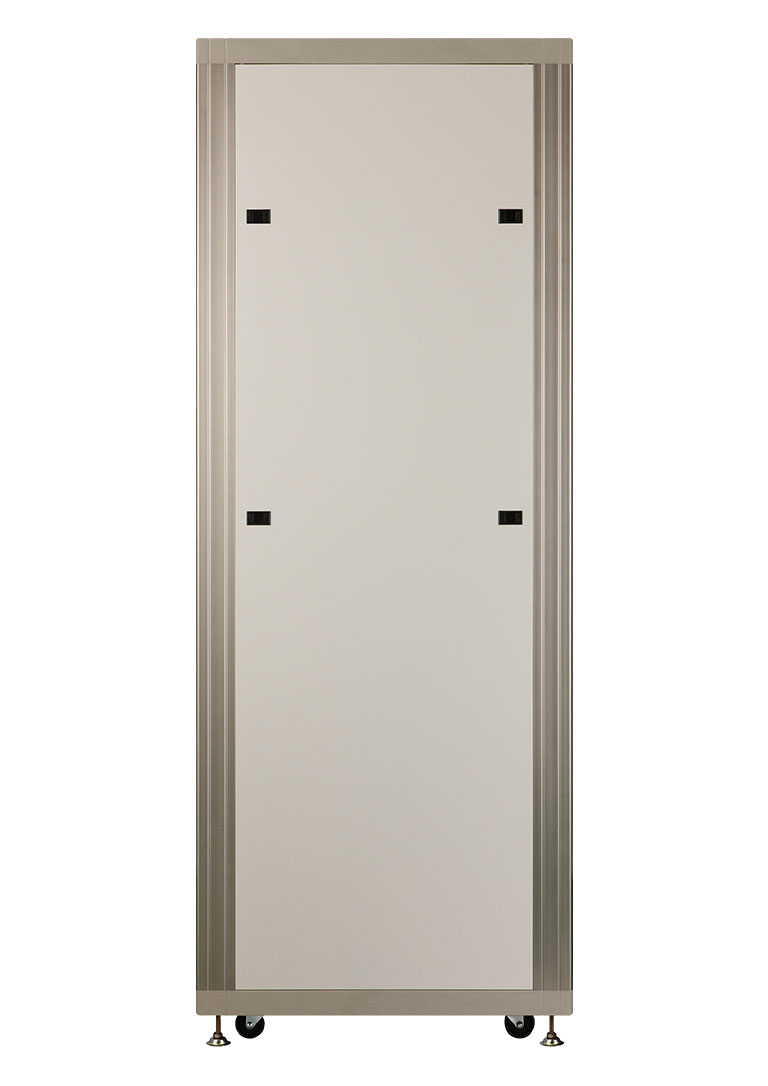

옆문 : Steel, Slide Latch타입

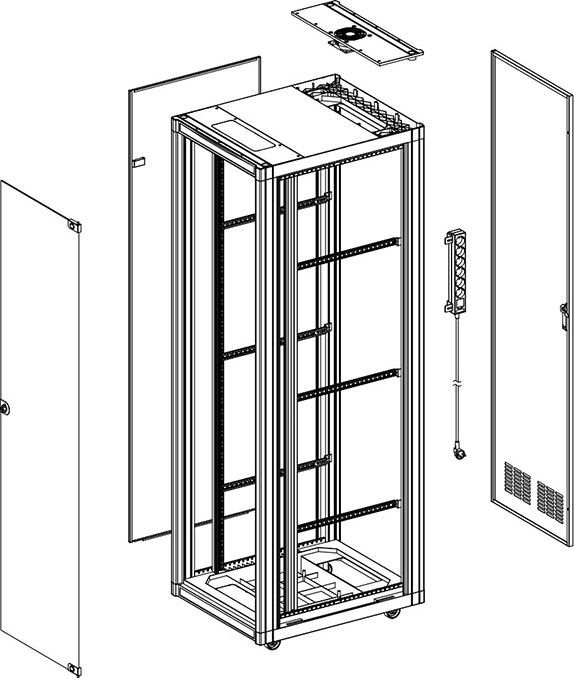

도면(3D)
구성품 (Part List)
| 품명 | 기본 구성품, 설명 | 옵션 품목, 설명 | 수량 |
|---|---|---|---|
| Main Frame | 알루미늄, 갈색 피막 | 4 | |
| Mount Bar | 알루미늄, Slim nut type | 2 | |
| 전면문(Front Door) | 5.0T 강화유리, 잠금장치 | 1 | |
| 철문 벌집타공, 잠금장치 | 옵션품목 | ||
| 후면문(Rear Door) | 철문, 하단 Air vent | 1 | |
| 철문 벌집타공, 잠금장치 | 옵션품목 | ||
| 옆문(Side Panel) | 철문, 래치 타입 오픈 가능 | 2 | |
| 팬(Fan) | 220V, 120mm x 1~2Fan, Cord 1.5M | 1 | |
| 110V 가능 | 옵션품목 | ||

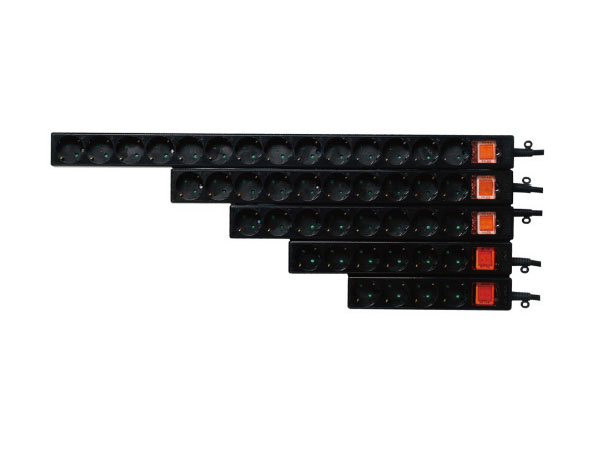

| 멀티탭(Power Strips) | 220V, 15A, 6~10구, Cord 2M | 1 | |
| 8, 10, 14구 가능 | 옵션품목 | ||
| 바퀴(Caster) | 2.5inch, 저소음 | 4 | |
| 푸트(Levelling Foot) | M12.7mm, 절연 | 4 | |
| Side Cable BRT | 알루미늄, 후면 케이블 정리대 | 4~6 | |
| 기타 | Key, 볼트(M5 x L9) |
표준 규격, 품목코드
| No | 품목코드 | 높이(H) | U | 깊이(D) | 넓이(W) | 무게(Kg) |
|---|---|---|---|---|---|---|
| 1 | HTC750-13A | 800 | 13 | 750 | 600 | 32 |
| 2 | HTC750-18A | 1000 | 18 | 37 | ||
| 3 | HTC750-22A | 1200 | 22 | 43 | ||
| 4 | HTC750-27A | 1400 | 27 | 48 | ||
| 5 | HTC750-31A | 1600 | 31 | 53 | ||
| 6 | HTC7500-36A | 1800 | 36 | 58 | ||
| 7 | HTC750-40A | 2000 | 40 | 63 |
H = 바닥부터의 높이, U=Unit=44.45mm 입니다.

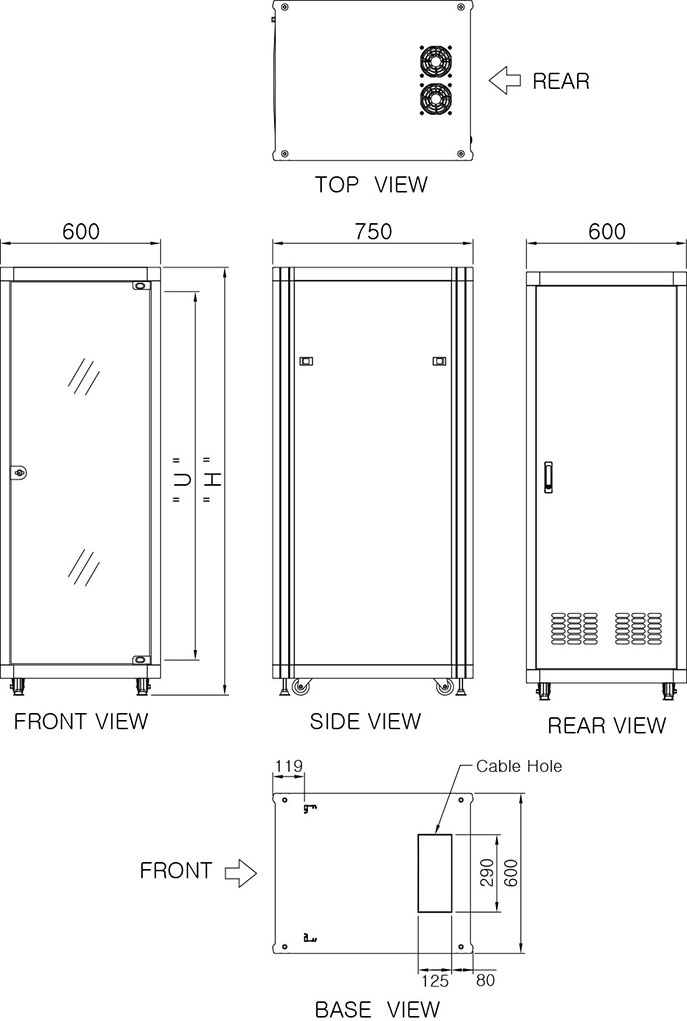

도면(2D)
USE WITH(옵션 품목)

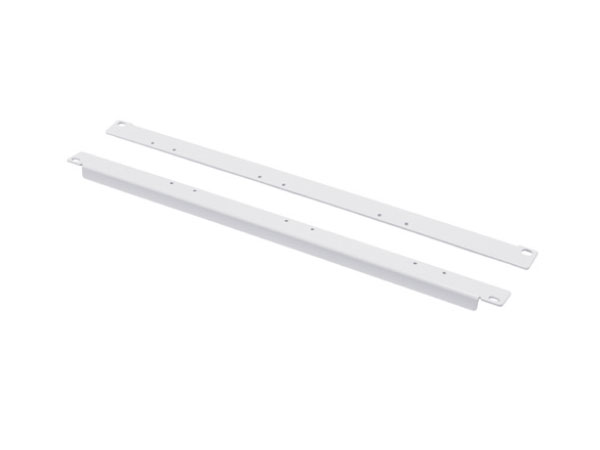

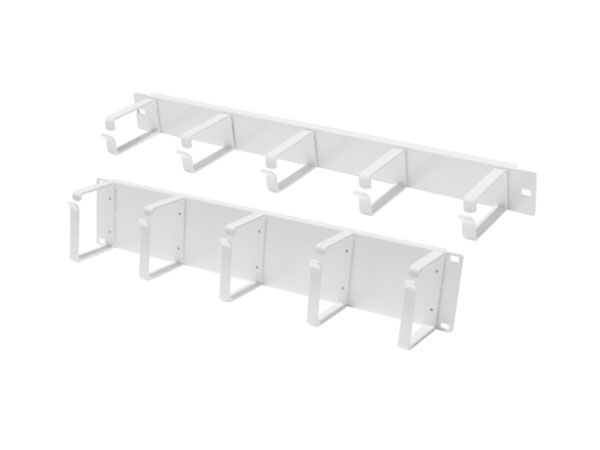

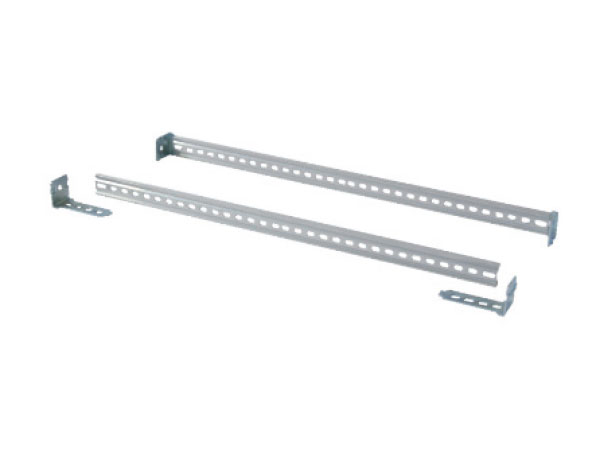

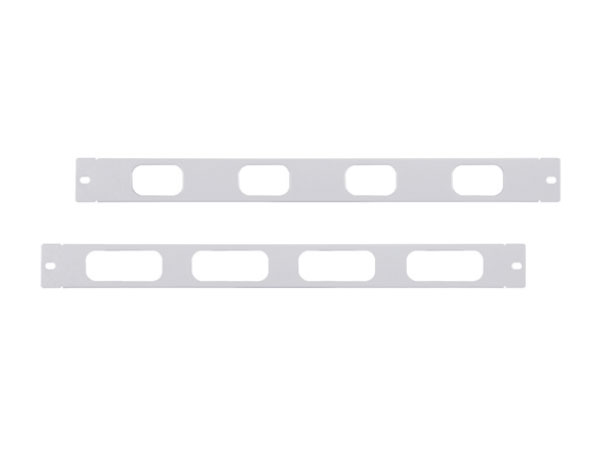

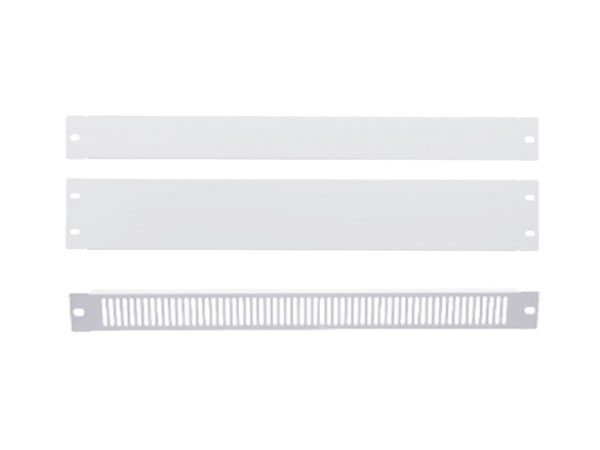

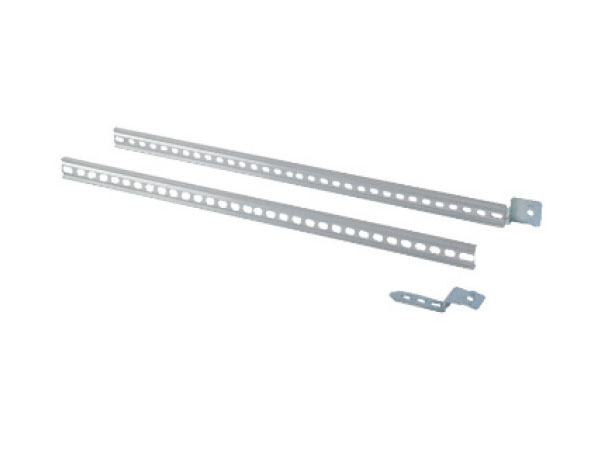

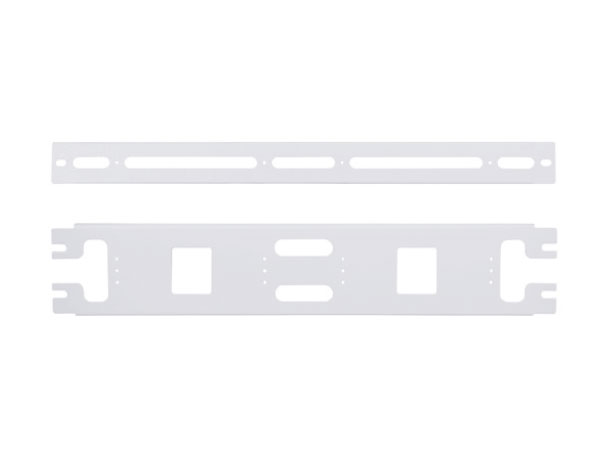

01. 멀티탭, Panel, Shelf, Cable management panel, 기타
