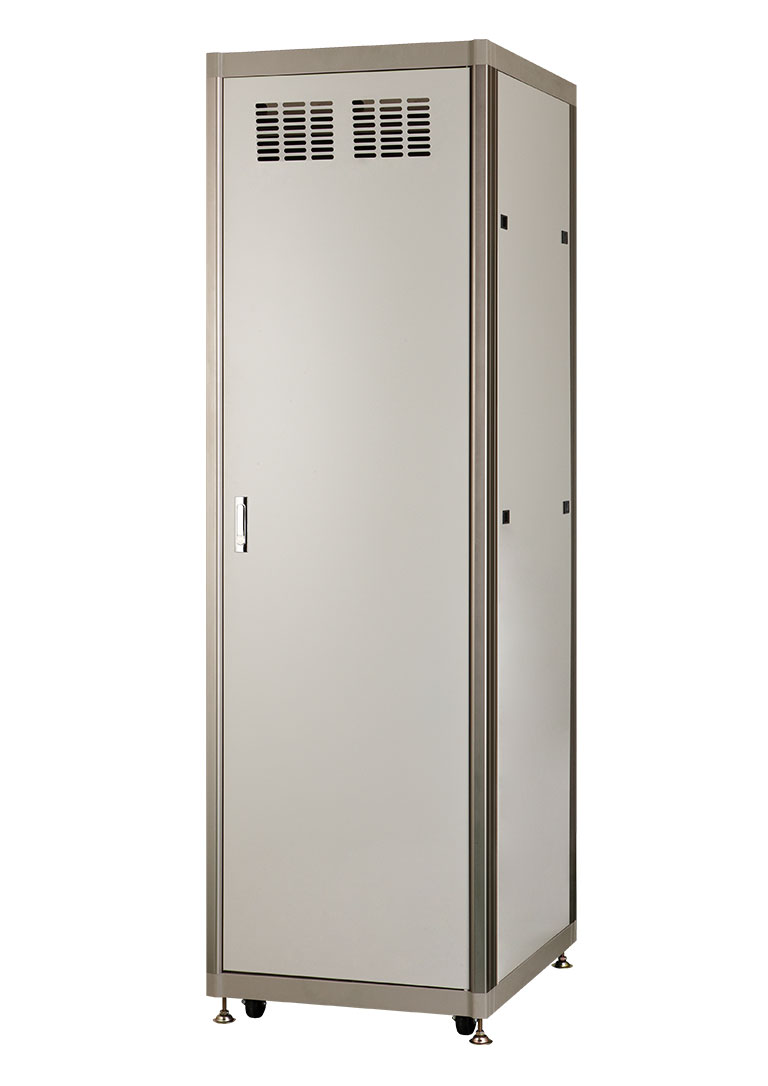

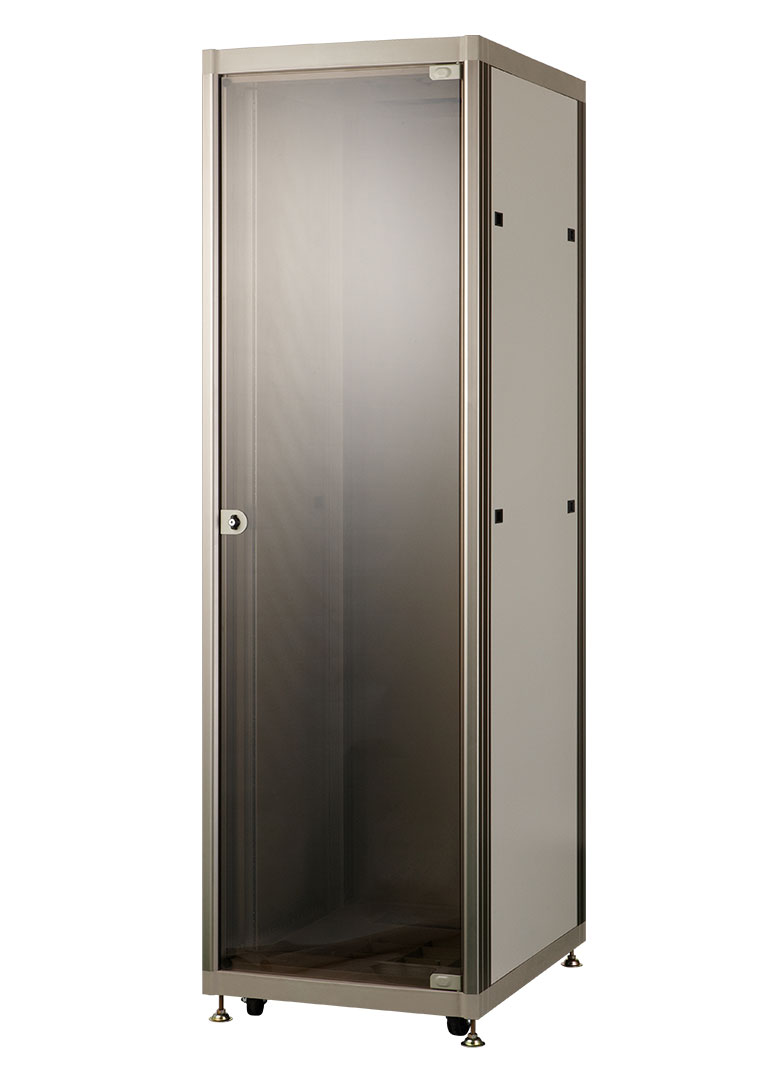

모델명 HTB750
-
본 제품은 각종 방송, AMP, 음향 시스템, CCTV 시스템, CATV 시스템 등 중요 통신장비에 대한 보관, 케이블의 접선, 분배, 정리, 모니터링, 운영 등에 적합한 제품입니다.
■ 기본
앞문 : 5.0T 강화유리 타입
■ 기본

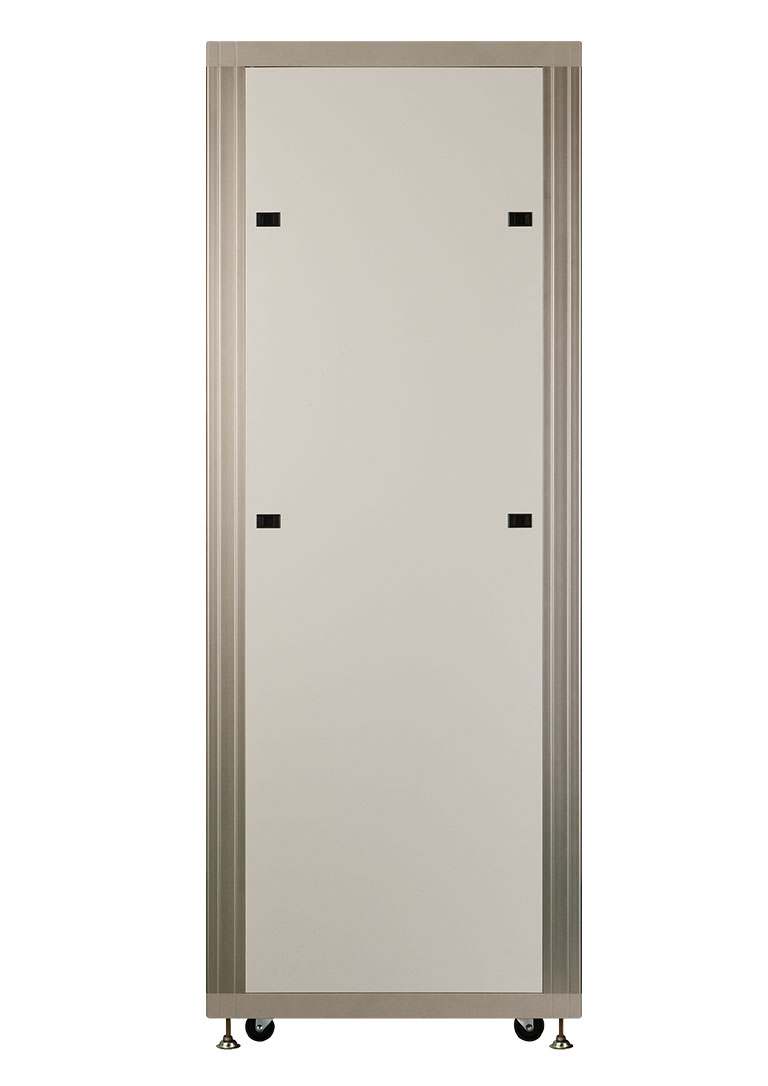

뒷문 : Steel, 상단 vent 타입
■ 기본
옆문 : Steel, Slide Latch타입

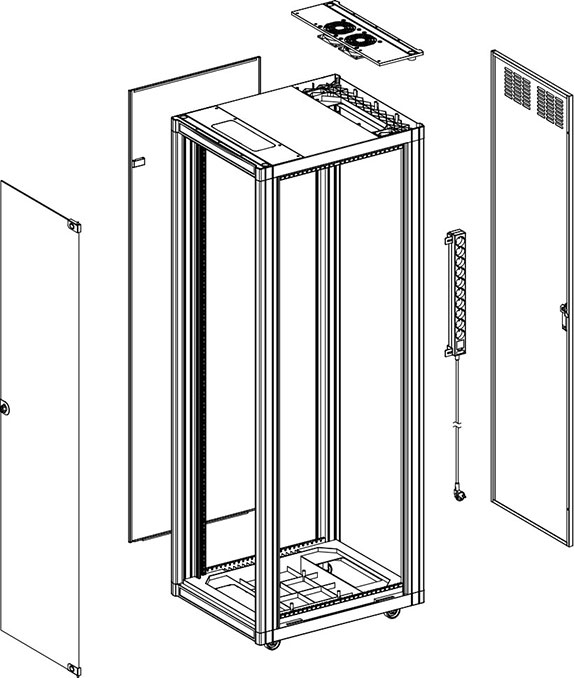

도면(3D)
구성품 (Part List)
| 품명 | 기본 구성품, 설명 | 옵션 품목, 설명 | 수량 |
|---|---|---|---|
| Main Frame | 알루미늄, 갈색 피막 | 4 | |
| Mount Bar | 알루미늄, Slim nut type | 2 | |
| 전면문(Front Door) | 5.0T 강화유리, 잠금장치 | 1 | |
| 철문 벌집타공, 잠금장치 | 옵션품목 | ||
| 후면문(Rear Door) | 철문, 상단 Air vent | 1 | |
| 철문 벌집타공, 잠금장치 | 옵션품목 | ||
| 옆문(Side Panel) | 철문, 래치 타입 오픈 가능 | 2 | |
| 팬(Fan) | 220V, 120mm x 1~2Fan, Cord 1.5M | 옵션품목 | |

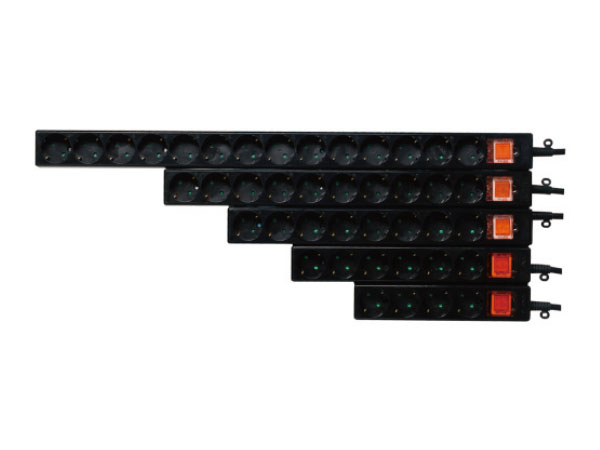

| 멀티탭(Power Strips) | 220V, 15A, 6구, Cord 1.5M | 1 | |
| 8, 10, 14, 20구 가능 | 옵션품목 | ||

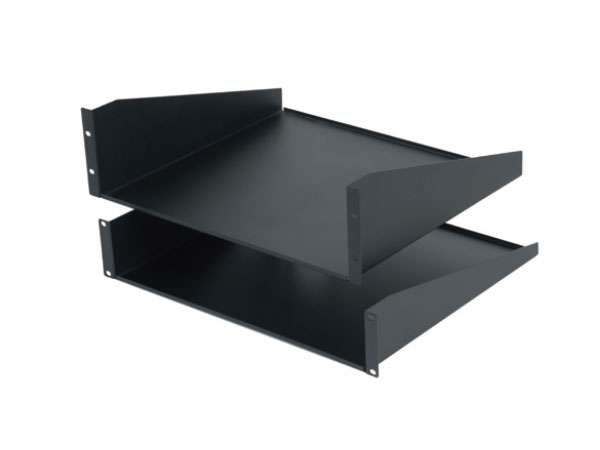

| 선반(Shelf) | D400mm, 4포인트 안쪽 조임 | 1 | |
| 바퀴(Caster) | 2.5inch, 저소음 | 4 | |
| 푸트(Levelling Foot) | M12.7mm, 절연 | 4 | |

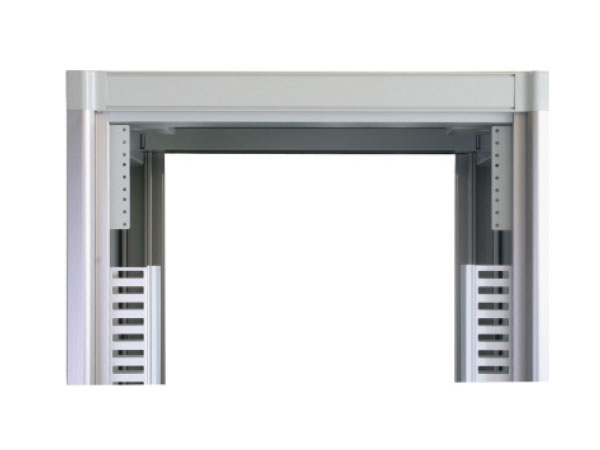

| Rear Cable BRT | 알루미늄, 후면 케이블 정리대 | 3 | |
| Cable Rectangle | 2.3T, 후면 수직케이블 정리대 | 3 | |
| 기타 | Key, 볼트(M5 x L9) |
표준 규격, 품목코드
| No | 품목코드 | 높이(H) | U | 깊이(D) | 넓이(W) | 무게(Kg) |
|---|---|---|---|---|---|---|
| 1 | HTB750-36A | 1800 | 36 | 750 | 600 | 61 |
| 2 | HTB750-40A | 2000 | 40 | 66 |
H = 바닥부터의 높이, U=Unit=44.45mm 입니다.

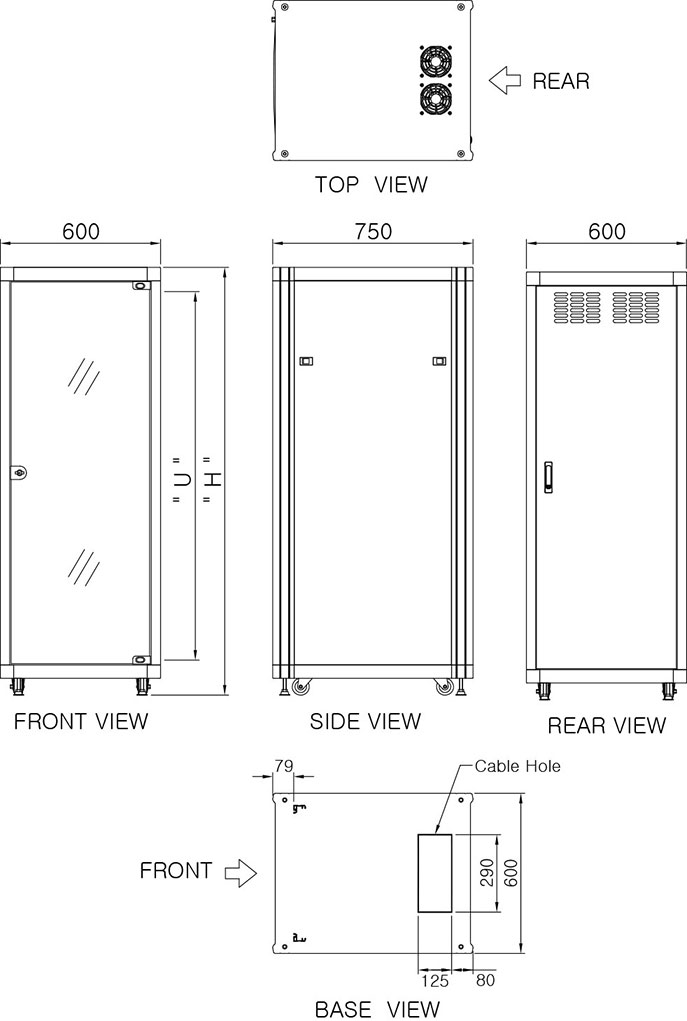

도면(2D)

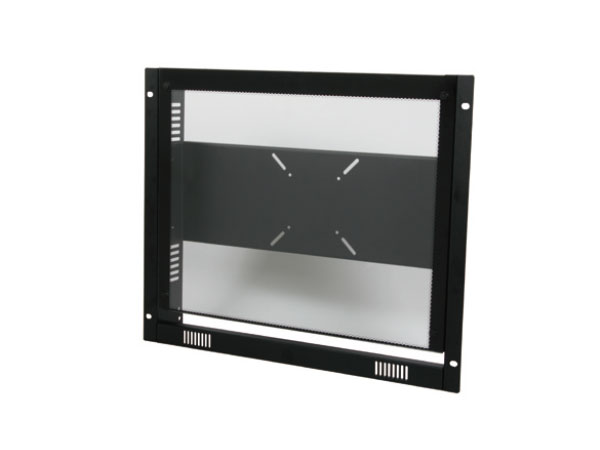

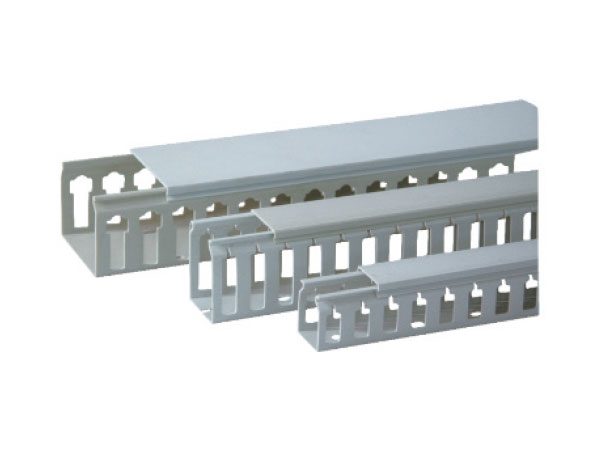

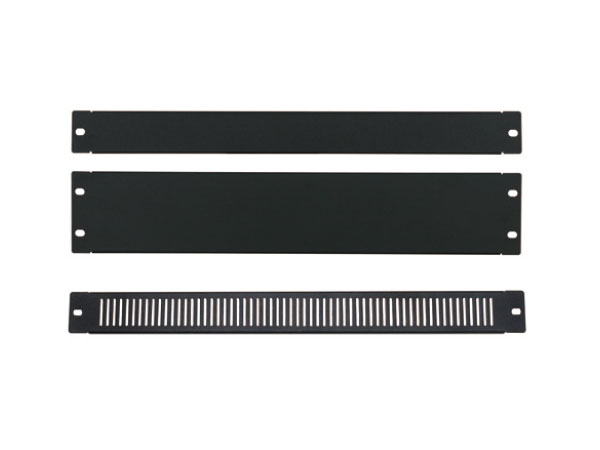

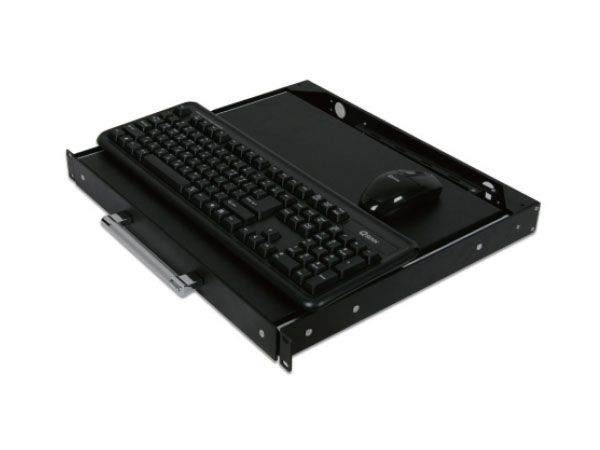

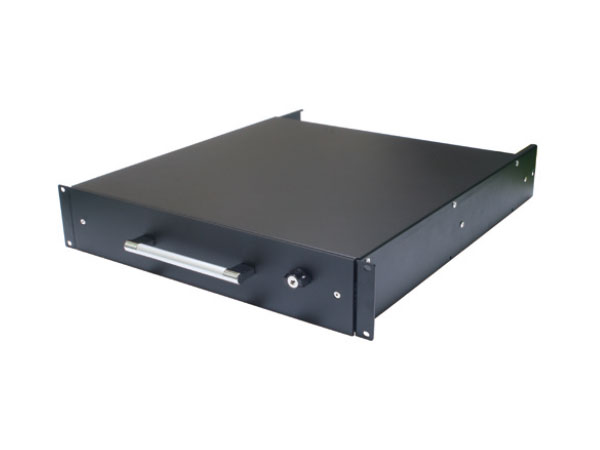

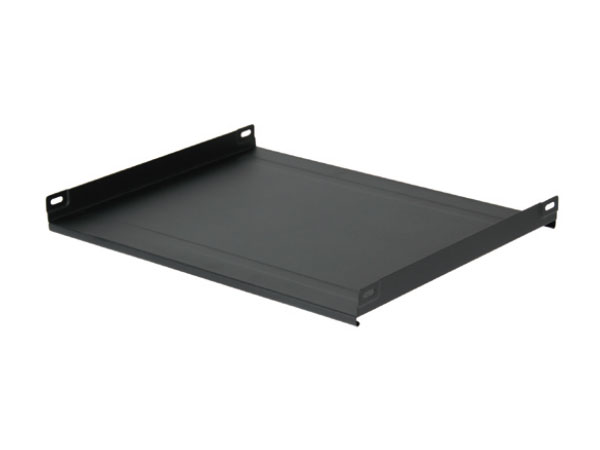

USE WITH(옵션 품목)
